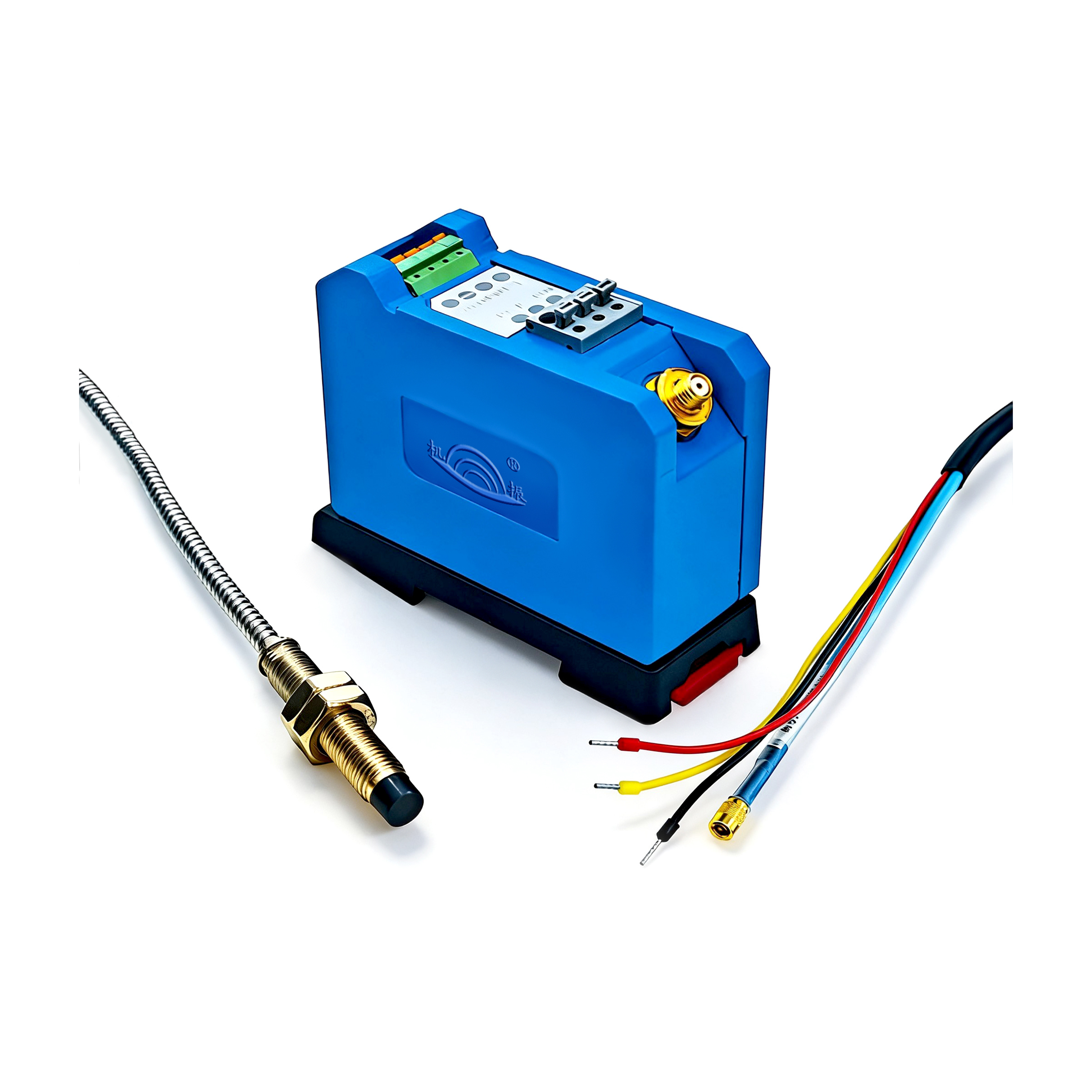

CZ9910 电涡流位移温度传感器

一、【技术参数】

二、【探头安装事项】

1、探头安装间隙

安装探头时，应考虑传感器的线性测量范围和被测间隙的变化量，当被测间隙总的变化量与传感器的线性工作范围接近时，尤其要注意(在订货选型时应使所选的传感器线性范围大于被测间隙的15%以上)。

通常，测量振动时，将探头的安装间隙设在传感器的线性中点；测量位移时，要根据位移往哪个方向变化或往哪个方向的变化量较大来决定其安装间隙的设定。

当位移向远离探头端部的方向变化时，安装间隙应设在线性近端；反之，则应设在线性远端。

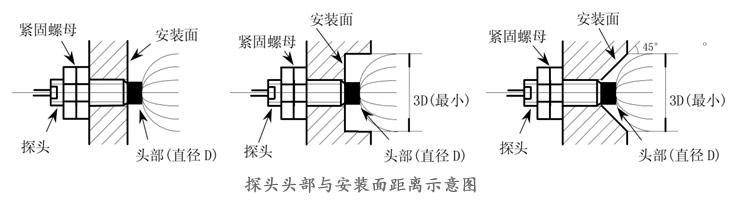

2、探头头部与安装面的距离

探头头部发射的交变电磁场在径向和轴向上都有一定的扩散。因此在安装时，就必须考虑安装面金属导体材料的影响，应保证探头的头部与安装面之间不小于一定的距离，

工程塑 料头部体要完全露出安装面，否则应将安装面加工成平底孔或倒角。

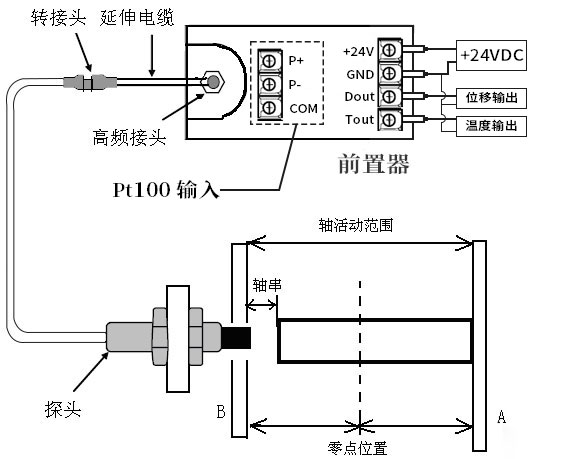

三、【前置器接线图】

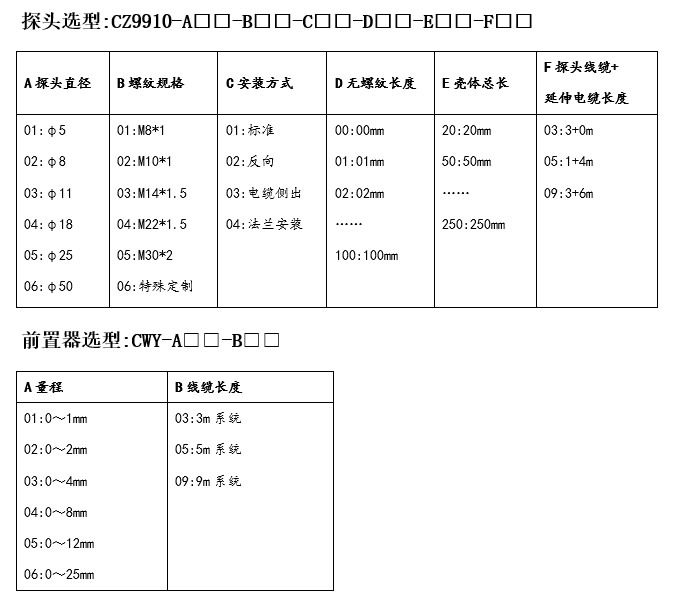

四、【产品选型】

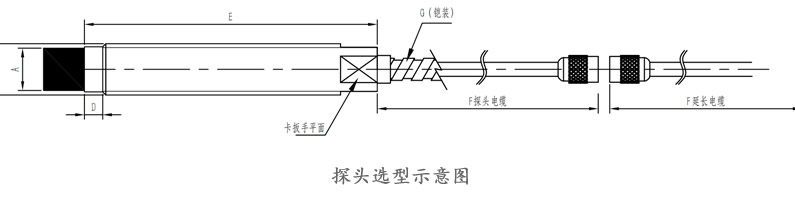

探头选型:CZ9910-A□□-B□□-C□□-D□□-E□□-F□□

前置器选型:CWY-A□□-B□□
