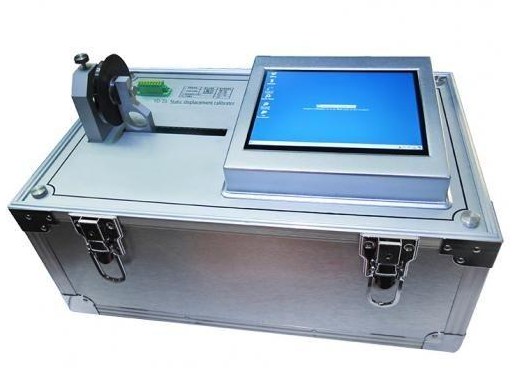

YD20静态位移校验仪

产品介绍

YD20 静态位移校验仪一种便携式效验仪设备，可用于现场或实验室。主要用于电涡流位移传感器静态特性的标定及电涡流位移传感器配套位移测量仪表的标定。全自动校验能智能绘制、存储、输出打印φ3～φ50 探头规格电涡流位移传感器的静态位移线性特性曲线、灵敏度误差曲线，能记录/计算被校传感器的静态位移特性数据，并自动用最小二乘法计算被校传感器灵敏度和灵敏度误差、非线性误差。全自动静态位移校验仪配有8 英寸TFT 触摸显示屏，分辨率600×800，U 盘存储，并配标准USB 鼠标接口。内置高速数据采集芯片、并通过数据线将数据上传至PC 机（笔记本电脑），进行脱机打印传感器静态数据报表、静态曲线图形报表。全自动静态位移校验仪在校验φ3～φ50 传感器静态位移线性特性数据时，校验精度为±0.05 um，最小位移步长为0.05 um，最大静态位移校验范围达到60mm。

技术参数

■全自动校验电涡流传感器静态线性特性、灵敏度特性。

■全自动生成线性特性曲线、灵敏度误差曲线、校验数据报表、打印数据报表等

■Windows 操作系统，8 寸超大TFT 触摸屏，分辨率600*800

■下位机可配置标准USB 鼠标

■校验仪校验数据可U 盘存储，U 盘可热插拔

■下位机被校传感器信息输入，上位机用户信息及标准信息输入

■各种校验数据可通讯到PC 上位。

技术参数

● 校准精度：

百分表精度技术指标校准范围：0~25mm;0~35mm;0-50mm

● 试件材料：40CrMoA

● 试件直径：Φ75mm或Φ105mm最大校准探头Φ25mm

● 试件直径：Φ105mm或Φ125mm最大校准探头Φ35mm

● 试件直径：Φ150mm或Φ175mm最大校准探头Φ50mm

主要技术指标：

1．校验传感器的静/动态特性的试件盘材料：AISI4140 钢（国际标准）。

2．位移校准范围：0-60mm，适用于校验探头规格为φ3～φ50 的电涡流传感器。位移校准标准：高精度步进电机，精度：±0.05 um。 3．网线通讯各种校验数据，PC 机（笔记本电脑）输出打印动/静态特性曲线及相关数据等。

4．提供-24VDC /+24VDC直流电源（输出电流最大30mA，纹波5mV），可供单独校验传感器系统用。

5．供电：220VAC±10%，最大工作电流2A。（建议使用10A 保险丝）。

6．尺寸：452mm×255mm×285mm（长×宽×高）。

7．储存：常温、干燥、避光，恶劣环境中不能使用时间过长。使用后给动/ 静试件标定盘涂防锈油存放。

8．校验数据可进行U 盘存储并拷贝到PC 机。

9．下位机可连接鼠标进行操作。

技术参数

● 校准精度：

百分表精度技术指标校准范围：0~25mm;0~35mm;0-50mm

● 试件材料：40CrMoA

● 试件直径：Φ75mm或Φ105mm最大校准探头Φ25mm

● 试件直径：Φ105mm或Φ125mm最大校准探头Φ35mm

● 试件直径：Φ150mm或Φ175mm最大校准探头Φ50mm

主要技术指标：

1．校验传感器的静/动态特性的试件盘材料：AISI4140 钢（国际标准）。

4．提供-24VDC /+24VDC直流电源（输出电流最大30mA，纹波5mV），可供单独校验传感器系统用。

5．供电：220VAC±10%，最大工作电流2A。（建议使用10A 保险丝）。

6．尺寸：452mm×255mm×285mm（长×宽×高）。

7．储存：常温、干燥、避光，恶劣环境中不能使用时间过长。使用后给动/ 静试件标定盘涂防锈油存放。

8．校验数据可进行U 盘存储并拷贝到PC 机。

9．下位机可连接鼠标进行操作。
