YD9800 电涡流位移传感器
分辨率: 0.05%FS
频响范围: 0-4kHz(+/-3dB)
探头选型: Φ5 / Φ8 / Φ11
180 1720 3796技术参数
技术参数
| 分辨率 | 0.05% FS |
| 频响范围 | 0~10kHz |
| 线性误差 | ≤ 1% FSO |
| 温漂 | ≤ 0.06%/℃ |
| 工作温度 | -50℃ ~ +175℃ |
| 幅频特性 | 1kHz 处 -1%；10kHz 处 -5% |
| 输出供电电源 | -18VDC~-24VDC（负电压输出） +18VDC~+30VDC（电流 / 正电压输出） |
| 功耗 | ≤ 12mA（不含输出电流） |
| 防爆等级 | Ex ia IIB T6 Ga |
| 防护等级 | IP67 |

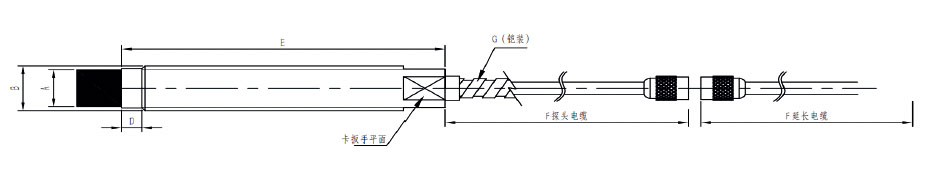

选型示意图
测量参数
| 探头直径 (mm) | 线性量程 (mm) | 线性误差 | 最小被侧面 (mm) |
| φ5 | 1 | ≤ ±1% | φ15 |
| φ8 | 2 | ≤ ±1% | φ25 |
| φ11 | 4 | ≤ ±1% | φ35 |
| φ18 | 8 | ≤ ±1.5% | φ45 |
| φ25 | 12 | ≤ ±1.5% | φ50 |
| φ50 | 25 | ≤ ±2% | φ100 |
探头选型
YD9800-A □□ -B □□ -C □□ -D □□ -E □□ -F □□ -G □□
| A探头直径 | B螺纹规格 | C安装方式 | D无螺纹长度 | E壳体总长 | F探头电缆 + 延伸电缆长度 | G铠装 |
| 01: φ5 02: φ8 03: φ11 04: φ18 05: φ25 06: φ50 | 01: M8*1 02: M10*1 03: M14*1.5 04: M30*2 05: 特殊定做 | 01: 标准 02: 反向 03: 电缆侧出 04: 法兰安装 | 00: 00mm 01: 01mm 02: 02mm …… 10: 10mm | 20: 20mm 50: 50mm …… 250: 250mm | 01: 3+0m 02: 1+4m 03: 3+6m | 00: 带铠 01: 不带铠 |
前置器选型
CWY-DO-A □□ -B □□ -C □□
| A量程 | B线缆长度 | C输出形式 |
| 01: 0~1mm 02: 0~2mm 03: 0~4mm 04: 0~8mm 05: 0~12mm 06: 0~25mm | 03: 3m 系统 05: 5m 系统 09: 9m 系统 | 01: 4~20mA 02: -2~-18V 03: 0~5V 04: 其他输出形式 |
