一、基本功能

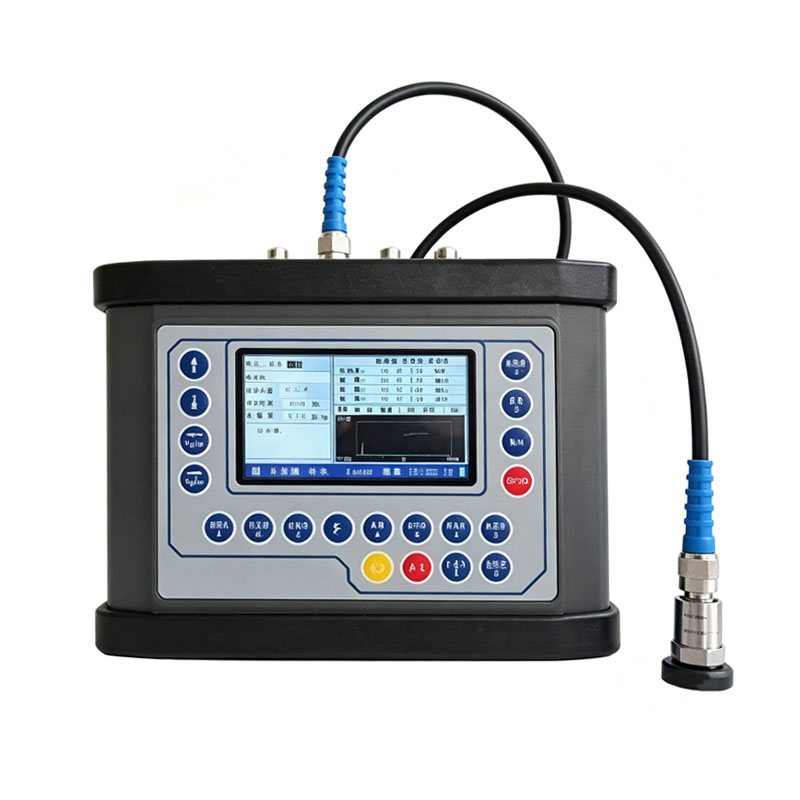

集振动测量分析、数据采集、趋势分析、故障诊断、硬件包络解调、现场动平衡、固有频率和临界转速共振频率测量于一身的多功能分析仪器。

+ 5寸真彩大屏汉字显示，全新菜单式界面，操作更方便USB2.0接口与电脑通讯，配设备状态监测与故障诊断软件，建立设备数据库，对设备进行状态监测和分析诊断

+ 16位AD采样，96dB 动态范围

+ 现场FFT谱分析，振动诊断功能强

+ 双通道同步采集，4倍谱细化(400线)

+ 用硬件包络解调检测诊断轴承齿轮故障

+ 转速测量、相位测量、相位诊断

+ 传递函数、静态激励测试部件固有频率

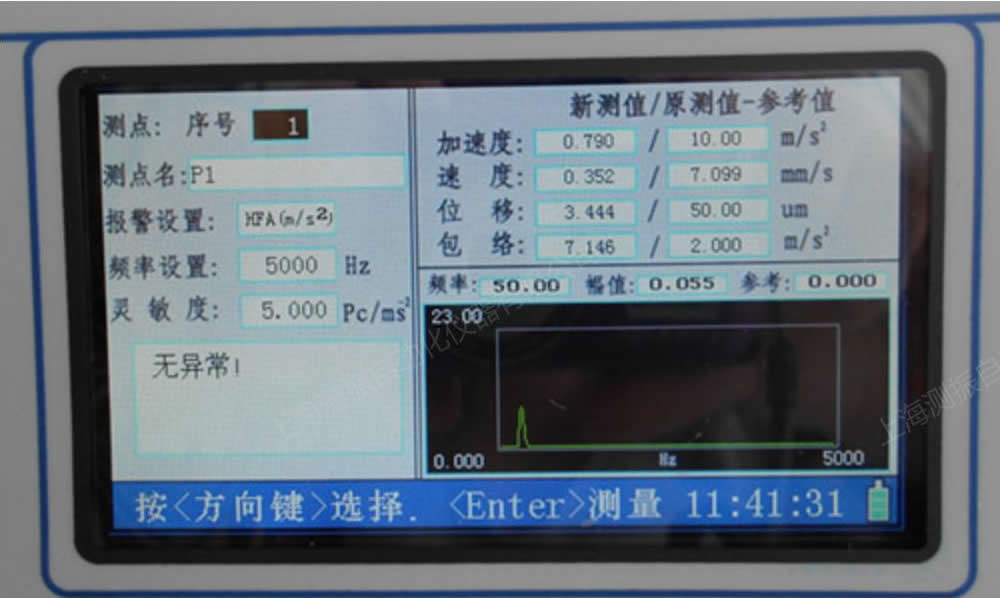

+ 大屏幕图形显示振动波形和频谱，游标读谱值、谱峰列表

+ 手动设置触发门槛。(大、中、小)

+ 超大存储空间，存储400 组振值数据和400组双通道波形，采样长度4096点，还可存贮回放 50 组转子平衡数据/记录

+ 设备无须解体、操作简单、平衡精度高

+ 矢量图解，平衡计算过程和结果一目了然

+ 测量后可选择去除或保留试重

+ 动平衡结果可选择分解到指定位置上

+ 根据转子质量、转速、试重半径、平衡等级要求等自动计算试重质量大小

+ 试重质量和位置是否有效的自动判断

二、技术指标

+ 振动测量和频谱分析频率响应:0.5Hz-10KHz;

+ 动平衡转速范围:120-30000转/分

+ 自动量程和手动量程可选

+ 振动测量和频谱分析的最大量程/最高分辨率:

加速度峰值 250m/s2 0.001m/s2

速度有效值 200mm/s 0.001mm/s

位移峰峰值 5000um 1um

包络有效值 25m/s2 0.1m/s2

电压有效值 10V 0.1 mV

+ 频谱分析频程:按1，2，5分档共8档

+ 振动测量精度5%

+ 可接多种类型传感器:速度、电涡流、压电加速度等

+ 8阶椭圆抗混滤波、转速跟踪带通滤波

+ 可充电池供电，连续工作10小时以上

+ 体积小(210*130*40mm)，重量轻(1200g)

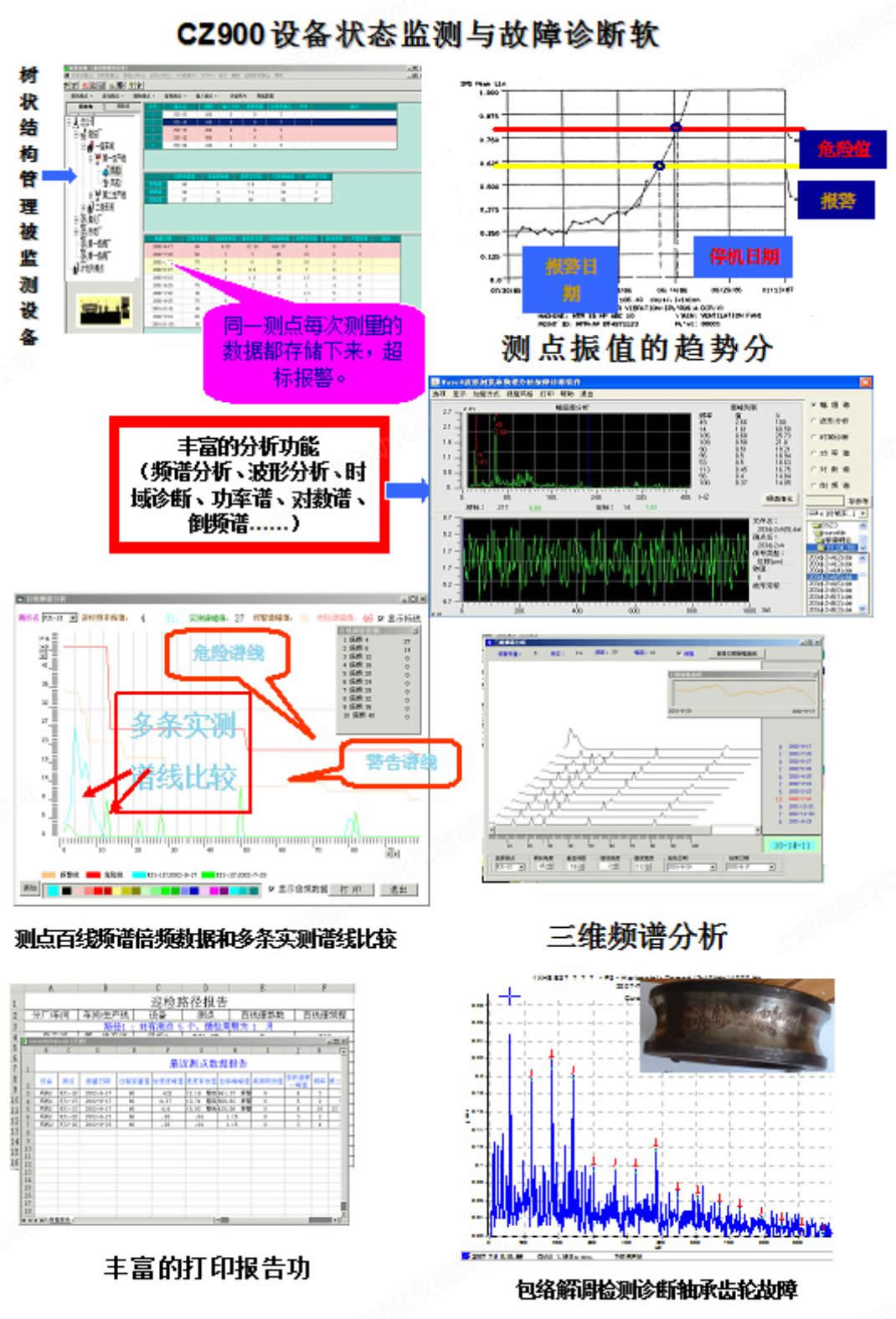

+ 可配设备状态监测软件CZ900，在电脑上建立设备维修数据库，进行测点的趋势分析、频谱分析、波形分析、百线频谱分析，三维频谱分析等

三、软件搭配

CZ910高级分析仪，配设备状态监测与故障诊断软件CZ900

高级分析仪数采器配设备状态监测与故障诊断软件BSZ3.0可以建立设备维修数据库,对设备的运行状态进行监测，随时掌握设备的运行状态，一旦发现振动有增大的趋势，马上采集振动数据和波形图来做精细分析。通过频谱分析，波形分析，趋势分析，转速测量，相位测量，相位诊断等及时找到故障原因，如:不平衡，不对中，轴弯曲，松动，共振，轴承，齿轮，电机等等故障，避免设备状态进一步恶化，达到预知维修目的。如通过分析诊断为动平衡的问题。那我们可以利用BSZ601A高级分析仪的现场动平衡功能，做动平衡，减小其振动!机械振动70%是因为不平衡引起的，所以这项最基本的功能是必须要掌握的。
