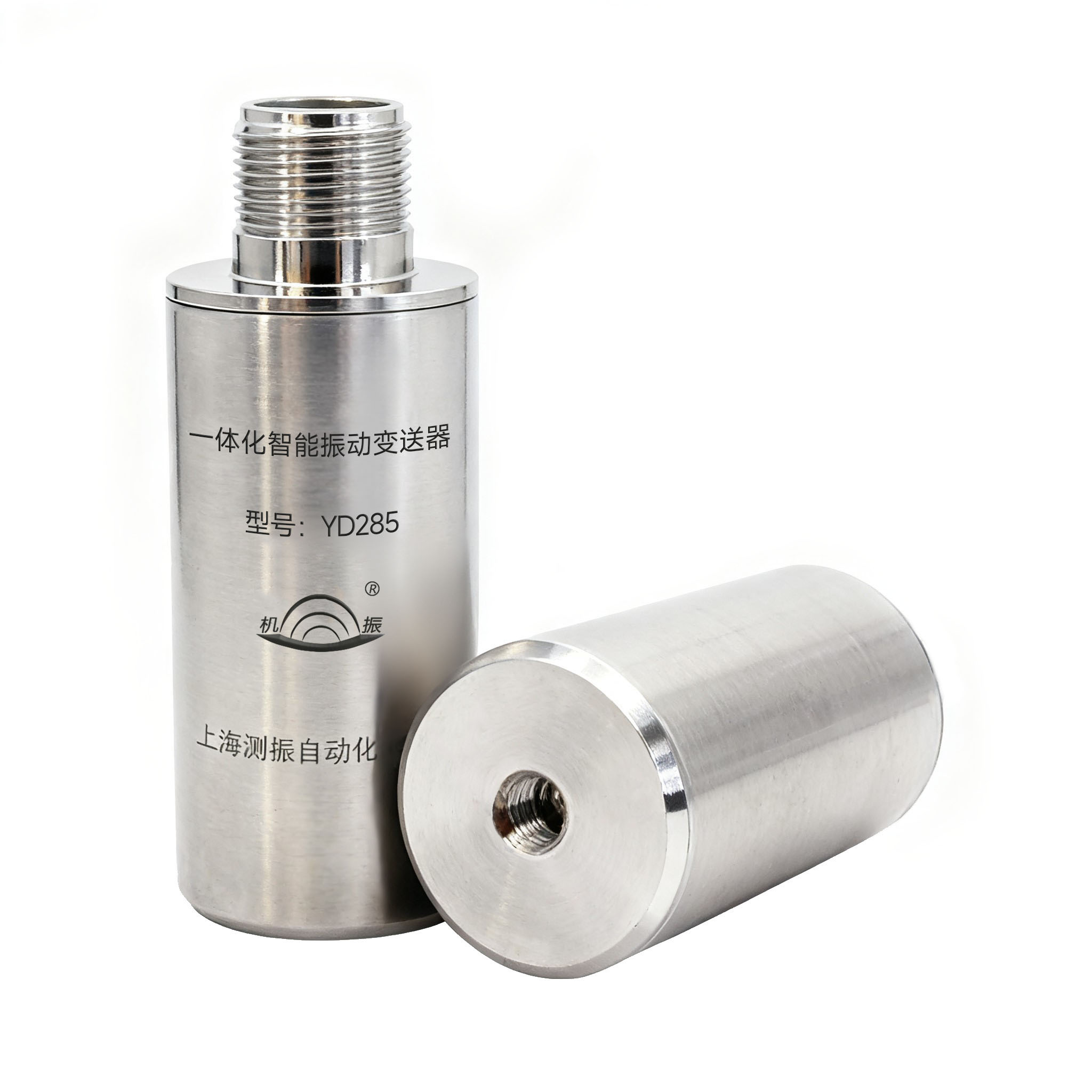

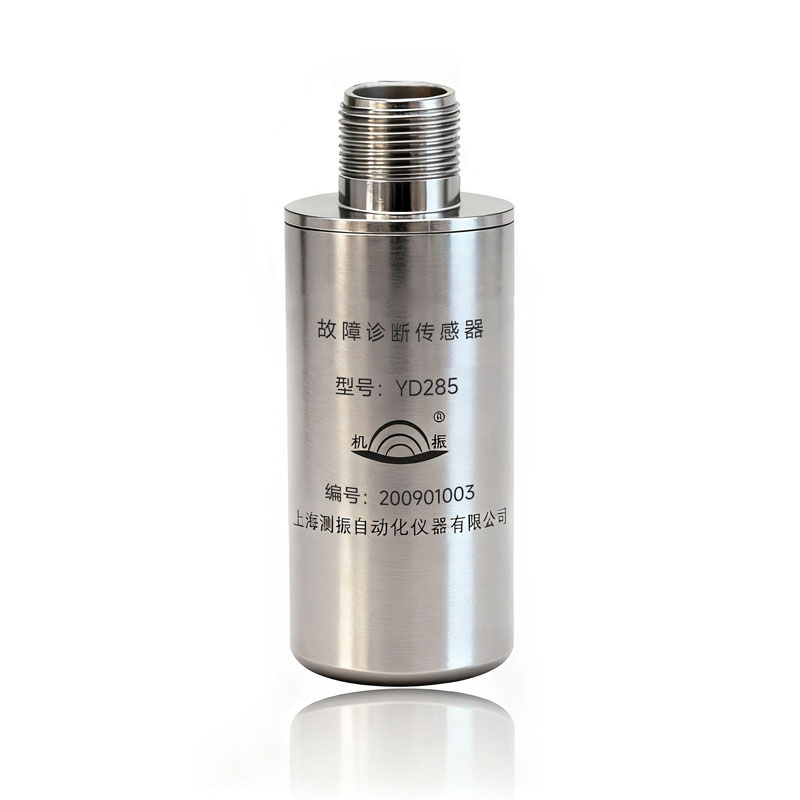

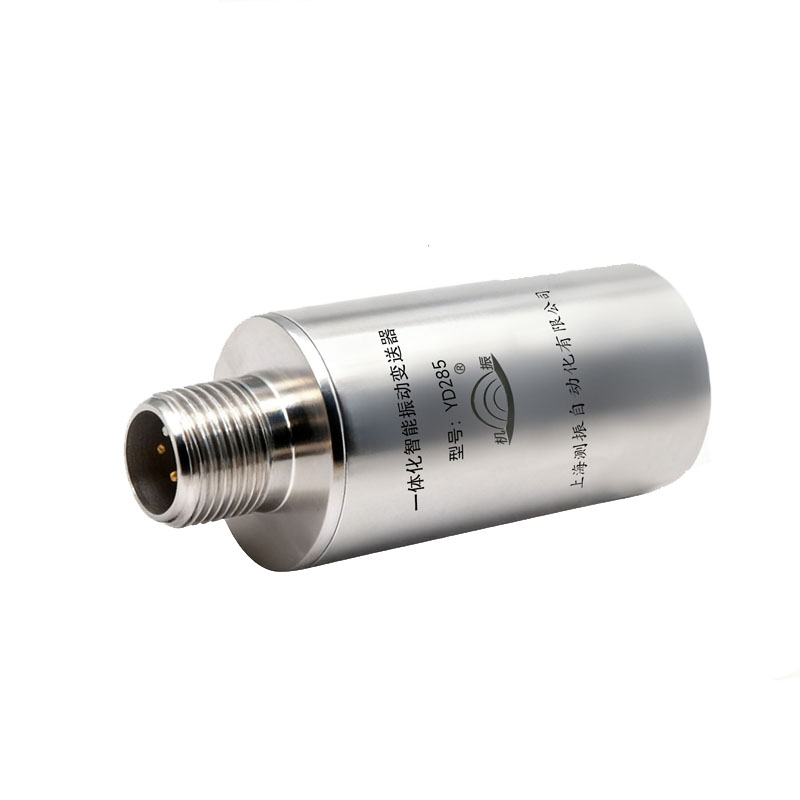

YD285 一体化智能振动传感器
YD285智能振动传感器是一个低费用的、具有内置数字处理器（DSP）的，带有RS485标准工业总线的振动传感器，它能将机械振动信号直接转换为数字化波形数据并转换成频谱，通过传感器的RS485接口传送到PLC/DCS/计算机。具有不锈钢防水外壳，使传感器适用于潮湿环境。 YD285是一个加速度传感器，非常适用于发电厂、造纸厂、燃气轮机和其它广泛的工业应用。在这些要求严格的领域所获得的知识和经验同样也应用在一些小型应用中，如柴油机、水泵、发电机等。 传感器内置的模数转换高频采样，采样率为25.6kHz, 采集到的加速度数据由DSP信号处理器进行加窗（汉宁窗）和FFT（傅立叶变换）分析，得出3200谱线的频谱，频谱的分析频宽为10kHz。传感器将该频谱通过485总线输出，输出模式可以是单次传输或连续更新传输，更新率为0.32秒一个3200谱线的频谱。传输模式由PLC/DCS/计算机通过485总线下传指令更改。 多达64个振动传感器可以连接成一个振动测量网络，连接到这个网络的主机（如PC计算机）可读取振动数据，并对数据进行分析，处理和显示。
180 1720 3796技术参数
一、概述
n 内置 DSP 数字信号处理器
n 内置速度频域
n 内置加速度振动传感器
n 带有 RS485 数字总线接口
n 内置 FFT 频谱分析
n 内置加速度时域、频域波形输出

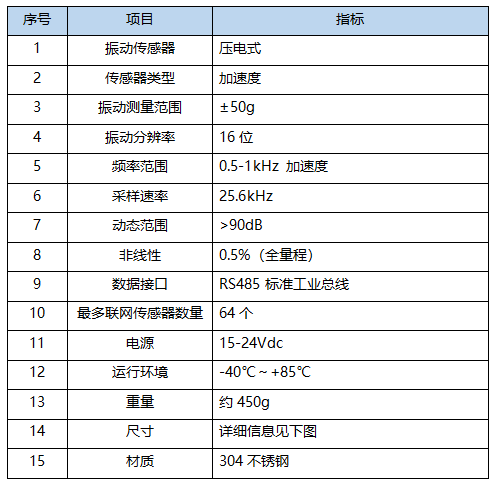

二、技术参数
三、振动传感器引线定义说明

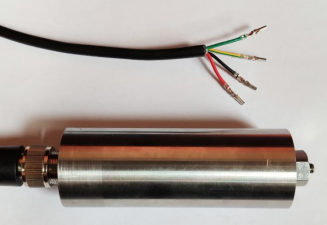

YD285振动传感器采用抗振不锈钢软管引线结构，4芯（6芯）屏蔽电缆为传感器提供电源和RS485通讯，信号的定义通过不同的电缆颜色来区别，下图说明了传感器信号定义。电缆信号定义表（仅供参考，以出厂定义为准）

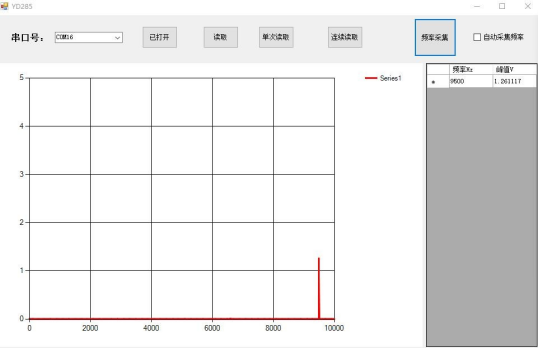

四、频谱图

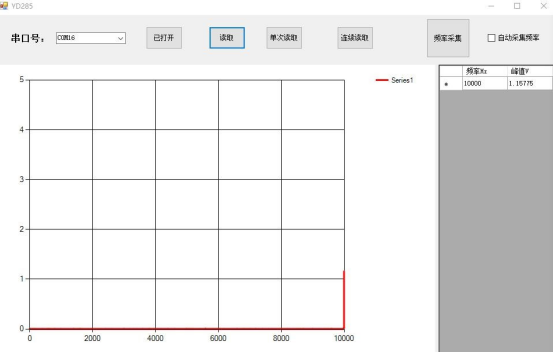

10KHz 1.15V 峰值频谱图

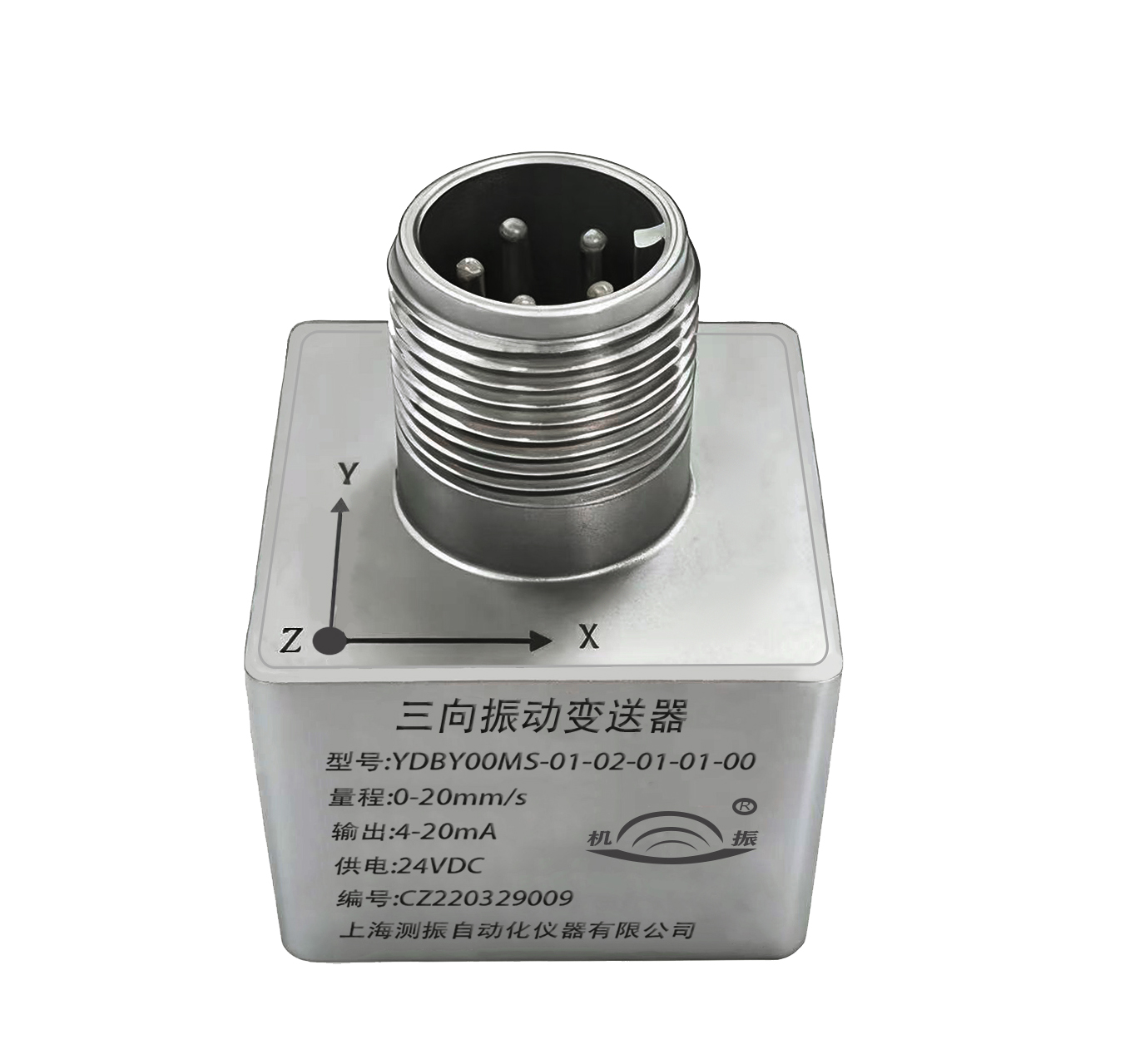

YD9700MS三向振动变送器是我公司在多年实践经验和工程应用基础上经过研发、改进的振动速度传感器。内部嵌入精密积分电路。与传统磁电式相比，由于采用压电晶体作为敏感元件，内部无移动部件，不会发生退化和磨损，且频率响应范围宽，机械运动部件不容易损坏，动态特性优良，抗干扰能力强，可长期可靠工作, 适用于工业现场各种恶劣环境下测量轴承箱体、壳体或结构的绝对（相对于自由表面）振动。 该型产品在旋转机械的振动故障监测、工程地质、地震监测、高层建筑和大型结构物的振动、模态分析、交通桥梁、科研、教学等领域的振动速度均有着广泛的应用和测量前景。

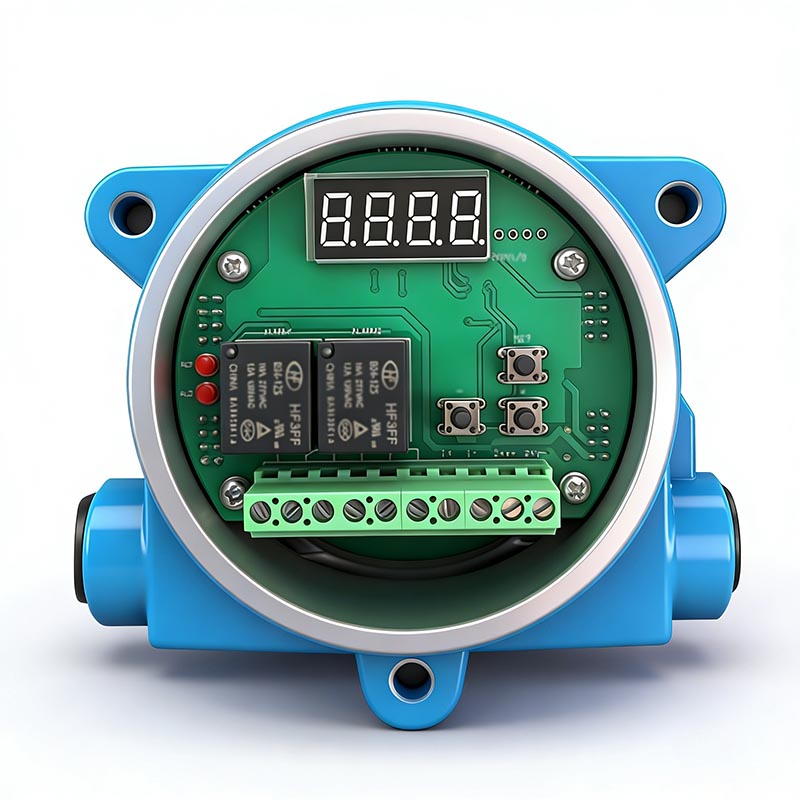

振动监测是机器早期故障报警的手段，因为辅机的故障大多体现在振动的增加上。振动开关能监测机器的异常振动，预测机器的损坏，它主要监测转子不平衡、不对中、轴承损坏、皮带损坏等机器故障。该振动开关可以连续监测机器的振动，如果机器的振动超过允许值，该振动开关将提供报警或关闭机器电源，保护机器不受损伤。 适用于各种旋转机械，如电机、离心机、风机、水泵等。
