YD30加速度传感器

产品介绍

YD30加速度传感器是在一片多晶硅上通过微机械加工出加速度敏感原件，它由转换、测量、放大电路组成，属于集成传感器。YD30主要有状态监测，冲击测量和倾斜角测量三大用途，将振动量输出信号经滤波、检波，对设备的振动大小给出精确直观的指示，监测设备是否正常运行。冲击测量大量应用于汽车安全气囊和安全带系统中，保护乘车人的生命。倾斜角测量是当传感器倾斜放置时，输出与倾斜角存在反正弦的函数关系。当倾斜角较小时，近似为线性关系。 YD30具有优良的稳定性，可靠性和抗干能力。普通加速度传感器通常需要在标准振动台上进行标定，给使用带来不便。YD30采用先进的微电子加工技术和电容式测量原理，可获得优良的低频响应，通过重力加速度g就可对传感器进行标准，且内置自检系统。

技术参数

一、基本参数

● 灵敏度：20mV/g～3V/g 可选

● 非线性：0.2%FS

● 频响：0.2Hz～10kHz (-3dB)

● 温漂：≤0.01%／℃(-20～+125℃)

● 分辨率：0.05%

● 供电电压：+24V(2～10mA恒流）

● 测量范围：

± 80 g (UB = 24 V...30 V)

± 40 g (UB = 20 V)

± 20 g (UB = 18 V)

● 可承受最大冲击：10000g

● 横向灵敏度：≤7%

● 磁场灵敏度：< 0,003 g/mT

● 应变灵敏度：< 0,0003 g/ ( µm/m )

● 频率范围：3 Hz ... 10 kHz (± 0,5 dB)

1 Hz ... 15 kHz (± 3 dB)

● 共振频率：20kHz

● 噪音：0,1 Hz-100 kHz ≤ 0,6 mVss

0,1 Hz- 1 kHz ≤ 0,2 mVss

● 输出阻抗：≤5Ω

● 断路电路：-12 V ± 2 V

● 输出信号：AC:0～5V

● 工作温度：-20～+80℃

● 防护等级：IP64

● 外壳材料：不锈钢（可按用户要求改用其他材料）

三、安装方式

用螺栓紧固于被测设备上

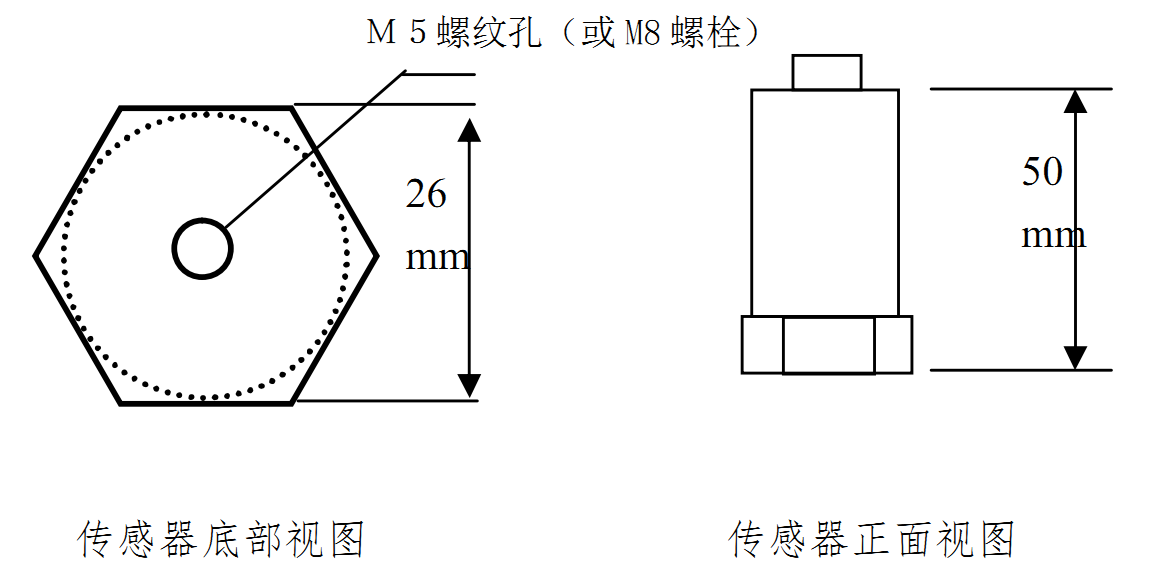

图1 安装示意图

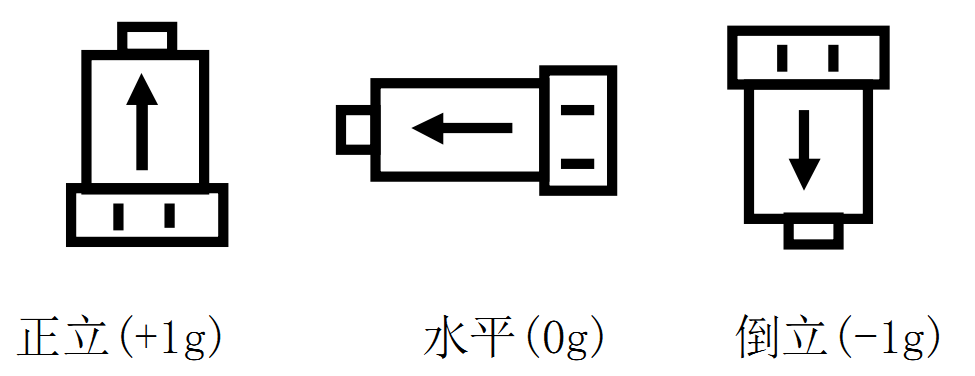

四、校准方法

YD30系列集成加速度传感器一般无需二次校准，如需要可通过重力加速度g测量出实际灵敏度，由二次仪表进行修正。例如，某一集成加速度传感器量程为±2g，标准灵敏度为１V/g，将其垂直于水平面正立时输出2.5V直流电压，将其水平放置时输出为1.55V直流电压，那么该集成加速度传感器的实际灵敏度为(2.5-1.55)V/g。
