YD440 转速监测仪

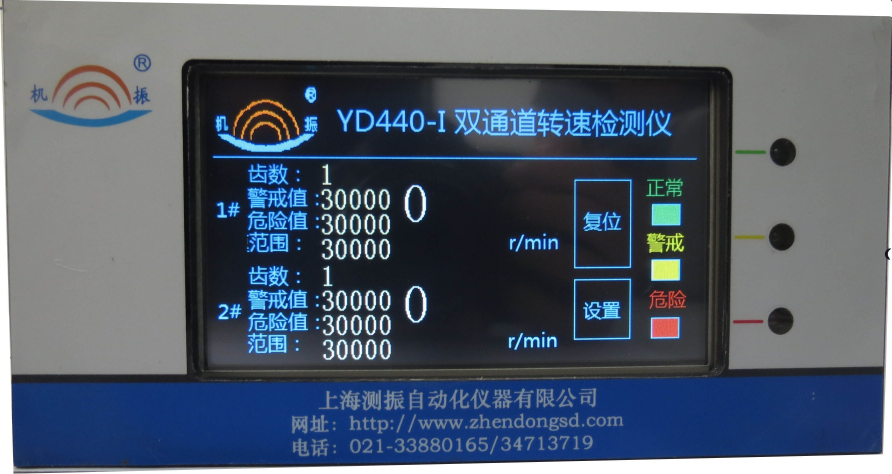

YD440 转速监测仪（微机测速仪），是采用了单片微型处理器作主芯片的转速数字显示仪。采用新款的彩色液晶触摸屏作为用户接口，为用户提供了全图形的工作界面，并可以按照用户要求，采用中文或英文界面；所有的参数均可通过触摸屏上显示的菜单进行调整设定； 同时为了防止无关人员的乱操作，我们为参数设置部分设定了密码保护；该产品可与霍尔、光电及接近开关等方波输出的转速传感器或磁电型正弦波输出的转速传感器配套使用，用来测量转速度、线速度和角速度等，同时提供两路4ma_20ma电流标准信号输出。该显示仪可广泛运用于化工、冶金、能源、轻工、纺织、电子、机械、汽车等行业。下面在性能和操作行等方面加以介绍。请用户在使用前详细阅读，以便更有效合理的使用该显示仪。

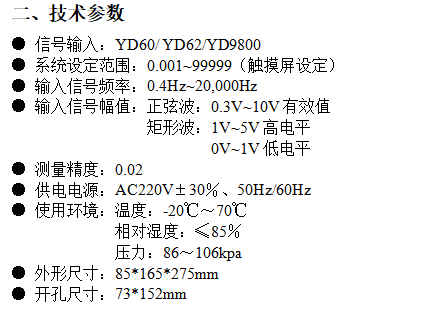

021-33880165技术参数
| 信号输入 | YD60/YD62/YD9800 |
| 系统设定范围 | 0.001~99999(触摸屏设定) |
| 输入信号频率 | 0.4Hz~20,000Hz |
| 输入信号幅值 | 正弦波:0.3V~10V有效值 矩形波:1V~5V高电平 0V~1V低电平 |
| 测量精度 | 0.02 |
| 供电电源 | AC220V±30%、50Hz/60Hz |
| 使用环境 | 温度:-20°C~70°C 相对湿度:≤85% 压力:86~106kpa |
| 外形尺寸 | 85*165*275mm |
| 开孔尺寸 | 73*152mm |
| 重量 | 約1.0kg |

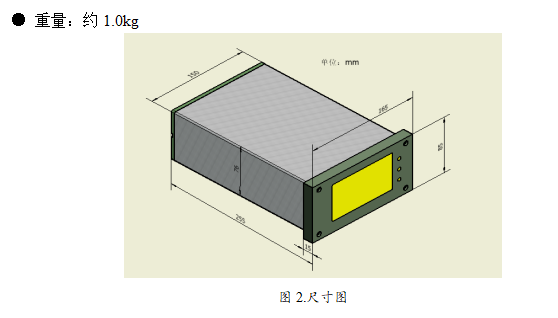

外形尺寸图
使用说明

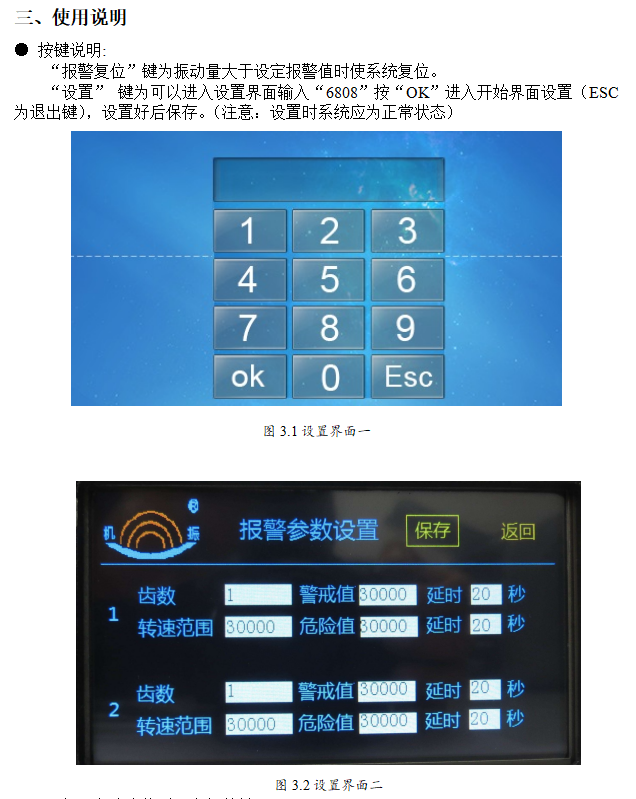

1、按键说明
“报警复位”键为振动量大于设定报警值时使系统复位。
“设置”键为可以进入设置界面输入“6808”按“OK”进入开始界面设置(ESC为退出键)，设置好后保存。(注意:设置时系统应为正常状态)
当取消时，直接返回上级菜单。
灯指示：面板显示的状态(分三种正常，警戒，危险。)右面有灯与之对应。灯正常工作时在闪烁。

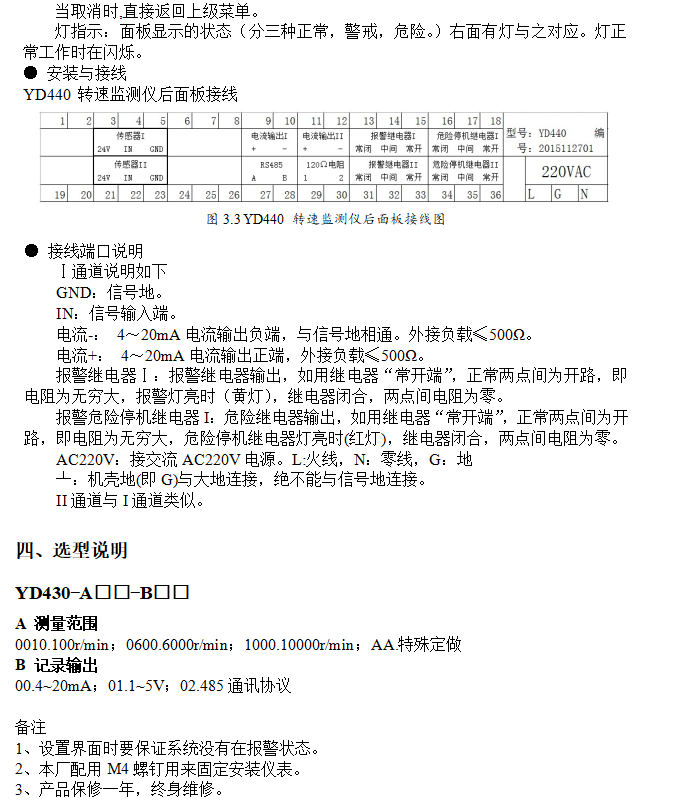

2、安装与接线
YD440转速监测仪后面板接线
3、接线端口说明
Ⅰ通道说明如下
GND：信号地。
IN：信号输入端。
电流-：4~20mA电流输出负端，与信号地相通。外接负载≤500Ω。
电流+：4~20mA电流输出正端，外接负载≤500Ω。
报警继电器I：报警继电器输出，如用继电器“常开端”，正常两点间为开路，即电阻为无穷大，报警灯亮时(黄灯)，继电器闭合，两点间电阻为零。
报警危险停机继电器I：危险继电器输出，如用继电器“常开端”，正常两点间为开路，即电阻为无穷大，危险停机继电器灯亮时(红灯)，继电器闭合，两点间电阻为零。
AC220V：接交流AC220V电源。L：火线，N：零线，G：地
⊥：机壳地(即G)与大地连接，绝不能与信号地连接。
Ⅱ通道与Ⅰ通道类似。
选型说明
YD430-A □□ -B □□
A测量范围
0010.100r/min；0600.6000r/min；1000.10000r/mi；AA.特殊定做
B记录输出
00.4~20mA；01.1~5V；02.485通讯协议
备注
1、设置界面时要保证系统没有在报警状态。
2、本厂配用M4螺钉用来固定安装仪表。
3、产品保修一年，终身维修。
