一、概述

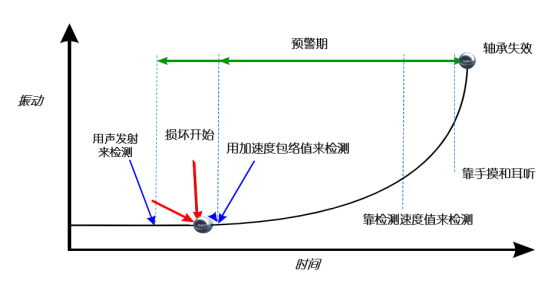

1、加速度包络是设备振动信号中高频信号提取特定处理，单独处理的一种监测方法，它对冲击信号特别敏感。根据包络频谱图上的频率分布可以判断齿轮和轴承表面损伤情况，根据幅值的大小可以判断故障的严重程度。包络监测对与轴承早期缺陷探测是一个敏感的参数。轴承失效始于滚道表面以下的疲劳应力集中点，此时可采用声发射传感器来探测轴承疲劳损伤的弹性波信号，当损伤发展到滚道表面而产生细微裂纹时，由此而产生的冲击信号便可用加速度包络技术来检测，而传统的振动速度信号则要当滚道表面缺陷发展到非常严重后才能检测到。因此加速度包络监测是轴承状态领域应用非常之广，效果显著的早期轴承缺陷信号处理技术。

2、对于滚动轴承类设备，用包络值来对工况进行分析更能直观的判断设备的故障，而不再是振动速度。因为很多设备振动速度在正常值范围内，但包络值可能已经很高了，预示着轴承已经出现失效，需要即使处理。如果不处理，可能会造成更大的损失。

3、而在另外一些情况下，振动速度可能确实超过了标准规定的报警值，甚至跳车值，但如果可以排除其它原因且包络值在合理区间范围内，设备依然是不需要停车检修的。

电动机一般使用滚动轴承，故障发生时表现为包络谱中的轴承缺陷频率和包含轴转频的边频成分。

二、技术参数

频响：0-20KHZ

输出：4-20mA

供电：24VDC

包络：0-20gE（包络值）

振动速度： 0-100mm/s（最大振动速度值）

三、作用

如果说频谱分析可以预知设备故障，那么包络监测可以起到故障的征兆。判断早期设备故障预知，预测起到非常重要的作用。

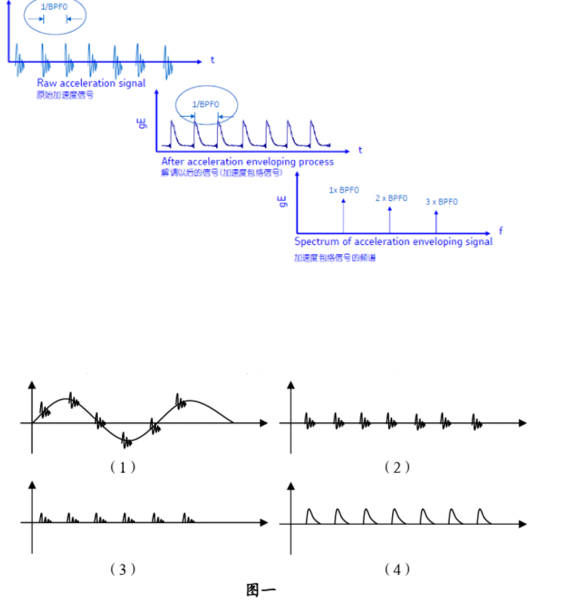

包络值处理示意图如下：

通过包络解频出来周期性的高频小幅信号提取出来，这些信号就是轴承早期故障，周期磨损，包络处理还可用来检测电机转条故障，转子摩擦，轴承润滑不良等原因造成的调幅信号，通过包络解调来提取电机转子条故障，转子摩擦，轴承润滑不良的特征信号。

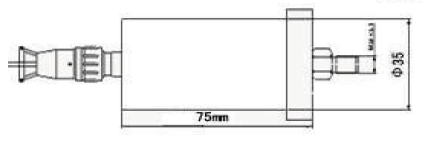

四、外形尺寸
