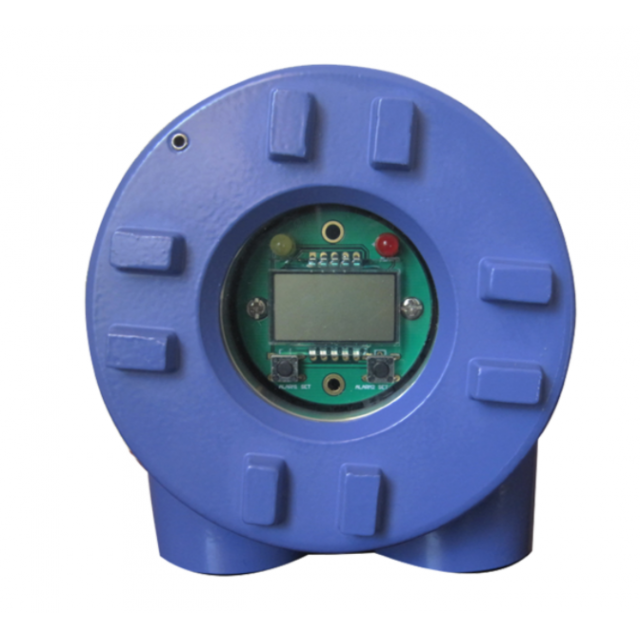

CZ9710 电子振动开关

功能说明

采用DSP高速高精度嵌入式信号处理器；

3只螺丝固定；

继电器报警，提供常开常闭的双触点输出，可以配接PLC、DCS，现场控制继电器或者直接控制旋转机械；

4~20mA电流输出（也可定制RS485接口输出）

内部数码管显示，方便用户检测

全封闭的防爆外壳设计

采用MEMS芯片信号处理，可靠性优于机械式原理。

参数设置与操作

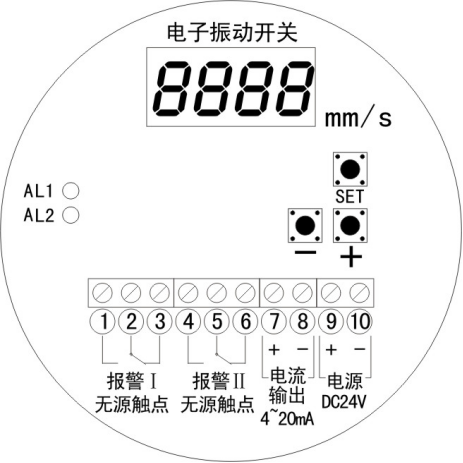

通电后，仪表处于运行状态下，内部数码管显示振动值；本开关各种参数均由内部的“SET、+、-”按键来设置各个参数均有相应的标志表示.内部分部图如下：

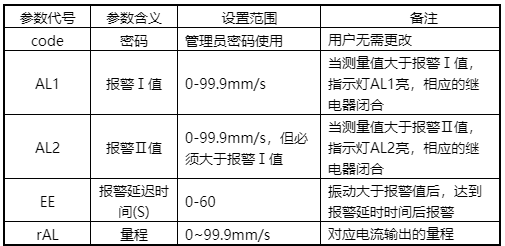

参数代号及含义说明



安装与使用要求

通电后，长按“SET”键3秒，进入参数设置状态，数码管显示“code ”，再点击“SET”键进入密码输入编辑窗口，通过“+”“-”键，输入管理员密码“132”，后，点击“SET”键设定完成，返回主菜单，再通过“+”“-”键来查找其他参数，需要修改哪些参数，就按“SET”键进入，编辑完成后，长按“SET”键3秒，退出并保存设定的所有参数。如果进入设置参数状态下，1分钟不操作，则仪表自动返回到工作状态。

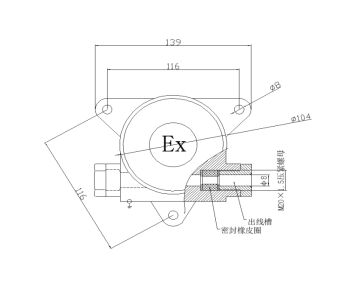

振动开关安装方便，只需在现场开正三角形间距116mm 的M6的孔，再用安装螺钉固定即可。

经长期运输或长期搁置不用的振动开关，在使用前必须测量接线端子与壳体之间的绝缘电阻值，其值不应小于20MΩ，否则应进行干燥处理。经检验合格出厂的产品不允许随意更改影响防爆性能的零部件。引入电缆直径不小于φ6电缆引入装置密封圈老化变质时应及时更换。

在安装时，首先打开振动开关接线盒盖，处理时注意保护隔爆接合在，不得发生碰撞、敲击，从进线装置中卸下压紧螺母、垫圈及密封圈，然后按照压紧螺母—垫圈—密封圈—垫圈的顺序逐一套在电缆上，调整好进线长度，拧紧压紧螺母。接好线后应仔细检查接线是否正确，将盖盖紧。（出厂时已接好线的不用进行此项操作）
