电涡流传感器选型应用：分清轴向位移与径向位移

Q1：什么是径向位移？

A：径向位移就是指一个转子（例如一根轴）在垂直于其旋转轴线的方向上发生的位置的动态变化。

Q2：什么是轴向位移？（同上）

A：轴向位移俗称窜轴，转子在高速旋转时，会受到沿轴向的合力（主要是介质产生的轴向推力），当这个力大于推力轴承的承载能力时，转子就会整体向一个方向（通常是低压侧或进汽侧）移动。这种移动的变化通常是缓慢的（静态的位移变化量），而不是像振动那样高频摆动。

Q3：探头安装方式有什么不一样？

1. 轴振动（轴振）通俗叫径向位移，单位是μm，直观的表示就是个沿径向动态变化的位移量。

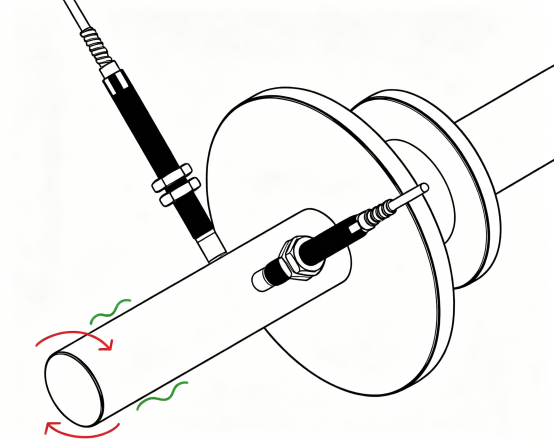

探头 90° 垂直贴轴圆柱面，每个轴测点配2 支探头；

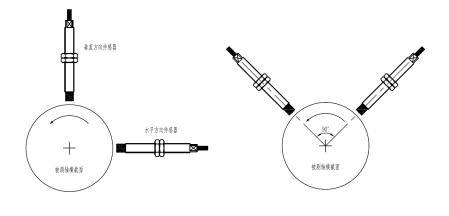

安装方式如下图：X 水平、Y 垂直。

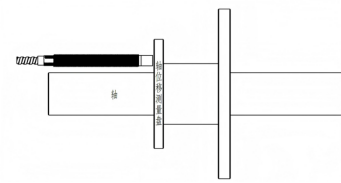

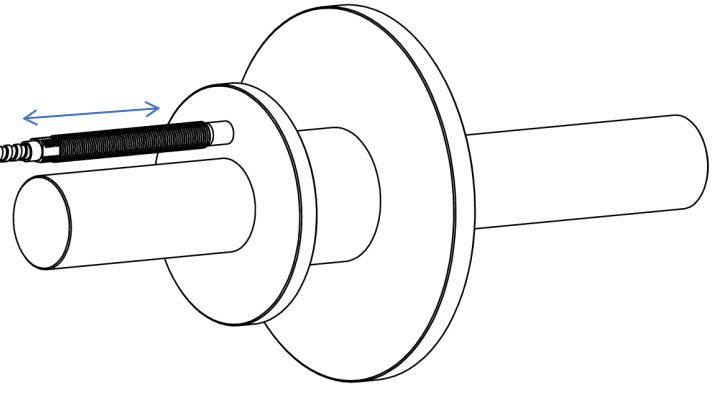

2.轴位移（窜轴）：探头平行于轴线，单支对准轴位移测量盘的端面。

Q4：分别用公司哪款变送器配套？

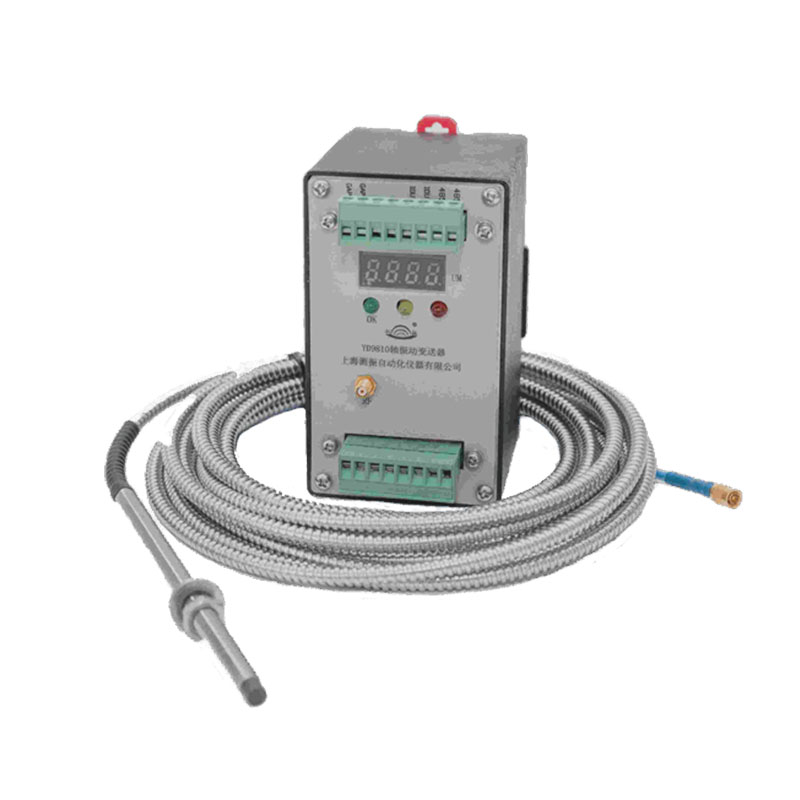

1. 轴振动监测：YD9810 一体化轴振动变送器；

它的振动量，量程常规为0~200μm，轴振动的测量单位是微米，输出是4~20mA。

（方便接入PLC，DCS等控制系统中）

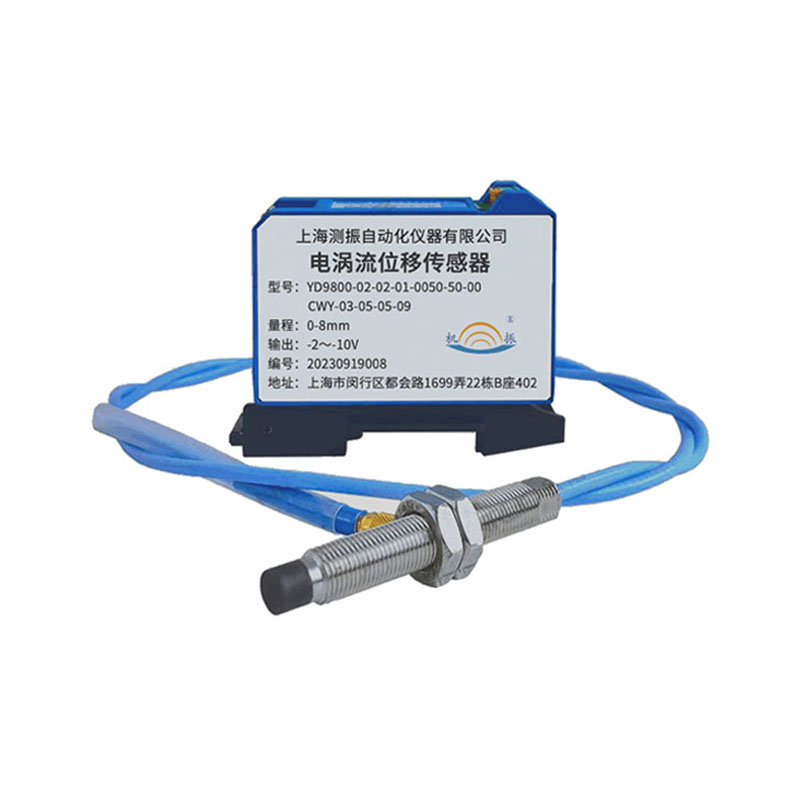

2.轴位移 / 窜轴监测：YD9800 电涡流位移传感器

它的单位是mm，测量的是静态量。它通常测量的是位移量的变化，也可用于测低频率的振动位移量（5Hz以下）它输出有-2~-18V，0-5V也可以输出4-20mA.（方便接入PLC，DCS等控制系统中）

Q5：哪些设备只需要测径向位移？

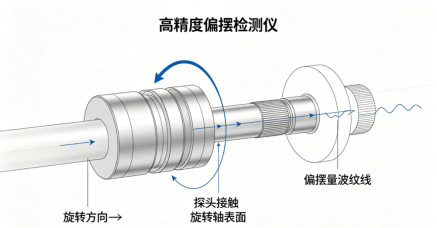

A：高精度偏摆检测仪、位置和径跳检测装置、旋转机械测试系统、通用位移传感器系统。

如果你还看不懂，那我们来做个比喻！

�超级通俗版（请拿起一根筷子）

第一步：设定参照物

把一根筷子水平放在桌面上，想象它就是机器的转子（旋转轴）。

筷子的“尖”和“尾”连成的那条直线 = 轴向（长度方向）。

筷子的“圆截面”的半径方向（上下、左右） = 径向（粗细方向）。

第二步：看动作（核心区别）

轴向位移 = “推”和“拉”

请您用手指顶住筷子尖，把整根筷子往尾巴方向推，或者往尖方向拉。

筷子整体在长度方向上前后移动了——这就是轴向位移。

（如图，轴向位移就像整根筷子沿着长度方向前后平移）

径向位移 = “晃”和“跳”

请您保持筷子整体位置不动，但用手指把筷子中间往上挑一下，或者往下压一下。

筷子的中心线偏离了原来的水平直线，上下（或左右）动了——这就是径向位移。

（如图，径向位移是筷子中间偏离原直线，两端位置不变）

通俗说就是：

轴向位移 = 筷子像“烤串往前怼”一样前后串动（窜轴）；

径向位移 = 筷子像“车轮胎没装正”一样上下跳动（偏心）。

�� 有人会问：“径向位移时筷子中间弯了，那筷尖不也跟着动了吗？”

答： 并没有。径向位移是中心线偏离，但筷子的两端位置不变——就像只把笔中间掰弯，笔尖和笔尾还在原地。这叫“偏心”，不叫“窜动”。
