在现代工业生产中，磨机等大型重载设备的稳定运行是企业安全生产的核心。随着设备向大型化、智能化升级，滑动轴承油膜状态的精准监测，已成为设备运维的关键环节。传统监测方式效率低、精度差，无法满足现代化厂区的运维需求。所以电涡流位移传感器对轴振动监测在工作设备运维上提供了高效、精准的解决方案，助力实现设备的预测性维护与安全运行。

滑动轴承油膜厚度监测应用解读

磨机属于生产线核心重载关键设备，设备运行稳定性直接关系整条生产线连续运转效率及整体产能。磨机滑动轴承长期在重载恶劣工况下工作，油膜厚度、润滑状态实时动态变化，油膜早期劣化、轴瓦隐性磨损等故障隐患隐蔽性极强，很难提前察觉。一旦出现轴瓦烧毁、非计划停机事故，必将造成全线停产、检修费用激增、生产计划严重受阻，同时产生多重次生危害，给企业造成重大经济损失。

厂区现有日常运维模式下，多台核心磨机滑动轴承普遍存在油膜减薄、润滑失效等典型故障及安全风险。传统人工现场巡检模式难以对设备隐患实现早期感知、提前干预与及时处置，已难以适配现代化生产对设备高可靠性、高稳定性的运维管理要求。

引入上海测振 YD9800轴位移变送器，搭配YD510采集卡以及CZ900在线故障诊断分析系统，可对疑似故障设备开展定点监测，依托设备内置只能算法，实现故障趋势预判与早期预警。

图一流程示意图

如图1所示该方案显著提升设备运维诊断精度与工作效率，为运维人员提供针对性、可落地的维护性建议，推动设备管理从事后补救向事前预防、预测性维修转变，从源头保障企业生产设备稳定运行与生产连续高效。

YD9800 电涡流传感器监测油膜厚度原理

图二流程示意图

如图2所示电涡流传感器探头内置高频线圈，在前置器提供的高频激励电流作用下，产生高频交变磁场；该磁场可完全穿透滑动轴承中绝缘非导磁的润滑油膜，在金属轴颈表面（趋肤深度范围内）感应产生闭合电涡流；电涡流会产生反向交变磁场。

图三流程示意图

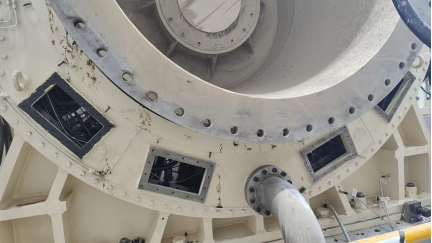

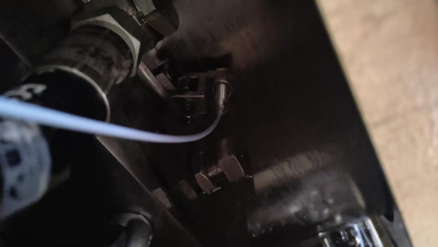

如图3所示电涡流传感器测油膜实际上是测轴径和探头的间隙从而反推出油膜厚度（电涡流传感器仅对金属转轴产生涡流效应，对绝缘润滑油无响应，可穿透油膜直接测量轴瓦与轴径之间的实际间隙）。从油膜厚度了解和反应轴瓦状态，以下是现场实际安装：

监测油膜厚度的实际意义

1.油膜一旦破裂、干摩擦，轴瓦会瞬间高温熔化、轴颈拉伤，属于电厂 / 化工厂最严重恶性事故，损失几十万上百万。监测油膜可以提前预警危险。

2.轴瓦特有故障：油膜不稳定→油膜涡动→油膜振荡，会剧烈振动毁掉转子。监测油膜厚度，是及时发现此类故障前兆的关键手段。

3.油膜变薄变异常可反应转子偏心变大、不平衡、轴瓦磨损、供油压力不足等问题，不用拆机就能判断轴承健康状态。

4.高速旋转轴颈依靠润滑油膜实现悬浮运行，与轴瓦无直接接触。油膜厚度正常则润滑状态稳定；油膜过薄或失效，将造成轴颈与轴瓦金属直接干摩擦。

监测油膜厚度是为了实时监视轴承润滑状态，判断转子运行位置，提前预警油膜失稳、轴瓦磨损、供油异常，从根本上避免烧瓦、抱轴、油膜振荡等重大设备事故。

上海测振相关产品介绍

1.YD9800 电涡流位移传感器

YD9800 电涡流位移传感器采用多项领先科技，线圈最佳温度稳定性参数匹配技术，新型PPS工程塑料，二次注塑工艺，保证良好的探头密封性、尺寸稳定性和互换性、-40°C~+175°C正常工作；最新电子技术，前置器采用功耗低于20mA，深度负反馈稳定谐振回路技术，稳定性达到0.05%/°C,0.02%/年，壳体采用压铸工艺、高频插座内凹、接线端子镶嵌保护、工程塑料隔离绝缘，坚固、安全、方便；先进相频性测试和控制方法，动态特性处于国际领先水平。

图四YD510振动数据采集卡 图五YD9800电涡流位移传感器

2.YD510振动数据采集卡

YD510是针对工业关键设备非稳态运行特点推出的一款多通道状态采集系统，产品具备4路、8路、12路加速度、温度采集，转速测量，电涡流传感器等缓变量采集，系统的最大特点是采用模块化设计，最大支持12路加速度和温度采集，也可以配置成12 路缓变物理量采集，比如加速度振动、温度、电压、电流等，产品具备两路转速量可进行转速关联采集，并具备可配置的IO输入输出模式。

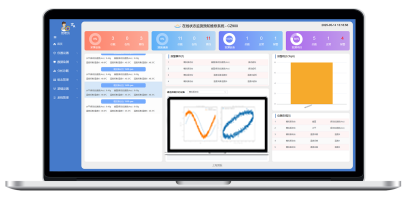

3.CZ900故障诊断与分析系统

在线故障诊断与分析系统是由上海测振自动化仪器有限公司自主设计、研发的，用于支持公司不同硬件平台的综合软件管理平台，该软件支持公司的 YD510、YD285、YD30、YD260，8/16/32 通道采集器等多系列硬件产品。

内置专家诊断算法与故障特征库，智能诊断分析波形、频谱、包络等信号，识别常见故障（如不平衡、不对中、轴承磨损、齿轮损伤等）成为机泵健康状态监测的得力助手

本次 YD9800电涡流传感器油膜厚度检测，精准完成了大型重载设备主轴承润滑状态的全面评估该测量方法具有非接触、不破坏油膜、响应速度快、精度高、不受油膜粘度、温度、浑浊度影响等优势，适配工业滑动轴承油膜厚度的在线监测场景，可实现设备状态的一体化监测，为设备故障诊断提供可靠的油膜厚度数据支撑。
