在工业设备状态监测领域，电涡流传感器是监测旋转轴振动与偏心及位移的 “眼睛”，而不同材质线性图则是这双 “眼睛” 实现精准感知的核心技术基准。

它不仅直观呈现了传感器与不同金属材质间的信号响应规律，更直接决定了工业场景中传感器的校准精度与监测可靠性。

一、先识原理：线性图背后的电涡流效应

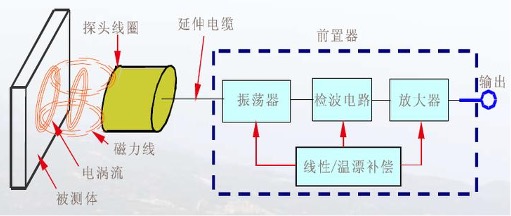

要理解线性图，需先掌握电涡流传感器的核心工作逻辑，其本质是 “电磁场 - 涡流 - 信号” 的转化过程：

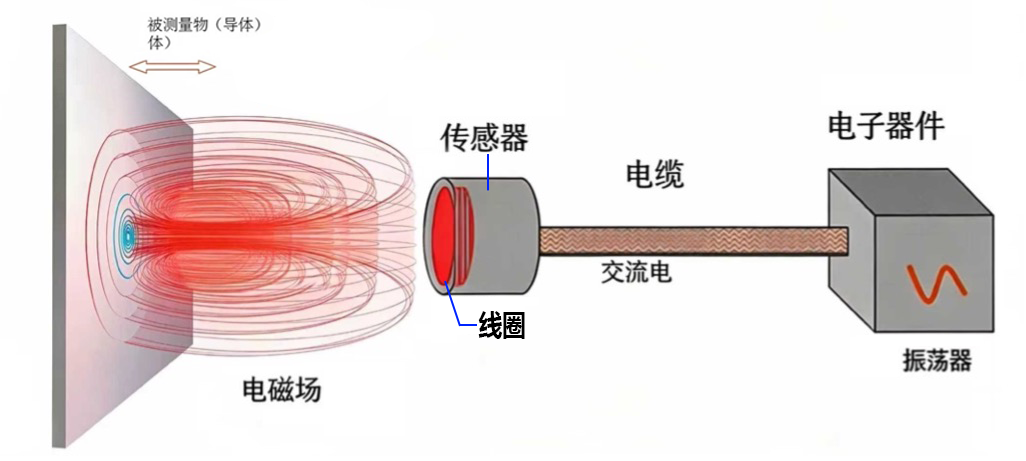

1.传感器探头内置高频振荡线圈，通电后产生交变高频磁场；

2.当磁场作用于金属目标（如转轴）时，目标表面会感应出闭合的 “涡流电流”；

3.涡电流会产生与原磁场方向相反的反向磁场，导致传感器线圈的阻抗发生变化；

4.前置器将阻抗变化转化为线性电压信号，最终输出与 “传感器 - 目标间隙” 相关的电信号。

而线性图的核心价值，就是将 “间隙” 与 “输出电压” 的关系，按目标材质进行分类呈现，显示不同材质对信号的影响。

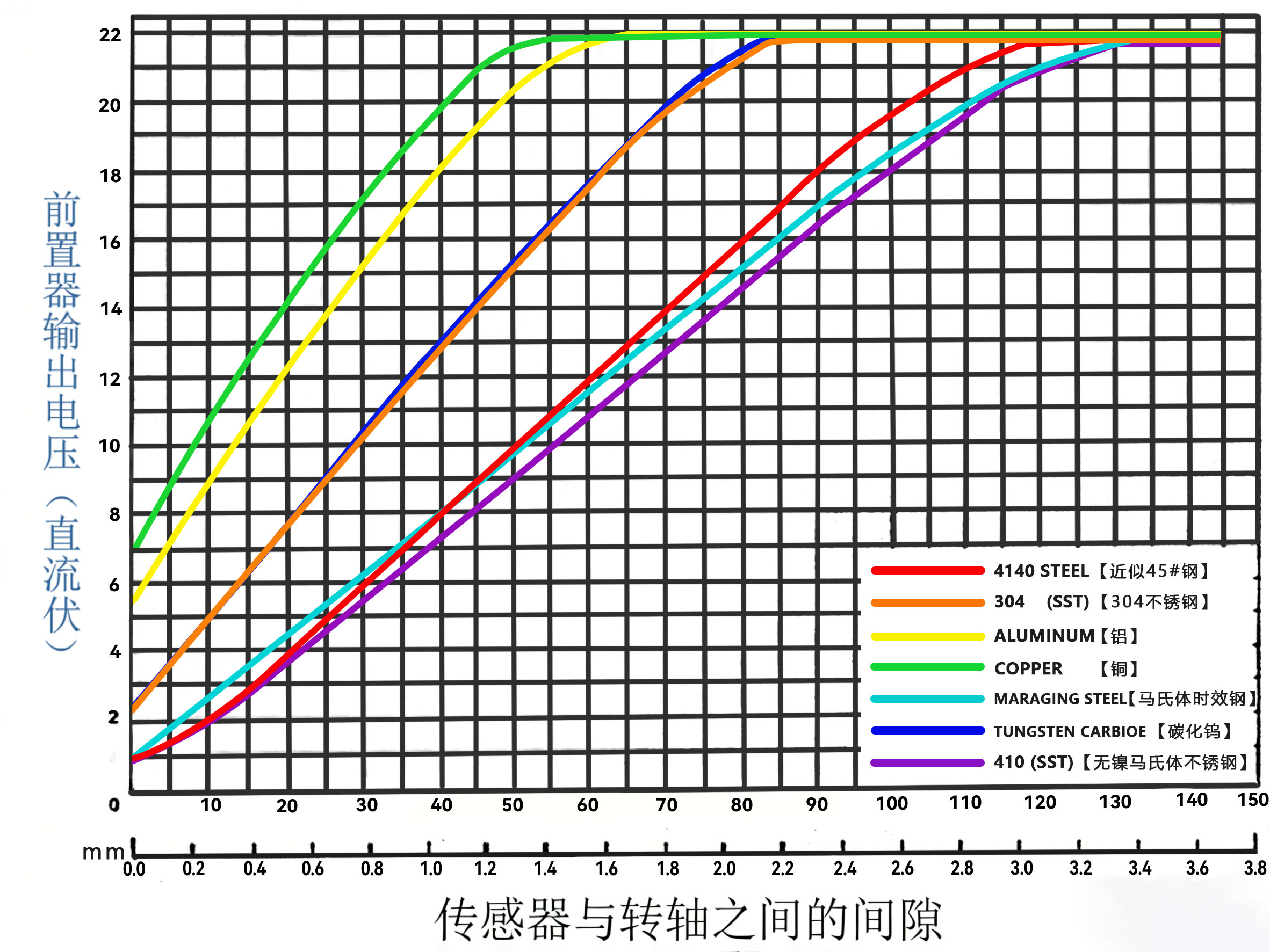

二、线性图结构解析：坐标轴与材质曲线的核心意义

从图中可清晰识别三大关键要素，每一部分都对应工业应用中：

1.  坐标轴定义：量化 “间隙 - 电压” 关系

• 横轴（X 轴）：代表 “传感器探头与目标材质的间隙”，单位通常为毫米（mm），范围覆盖 0-5mm（工业常用监测区间），直接对应设备运行中转轴振动位移变化范围。

• 纵轴（Y 轴）：代表 “前置器输出电压”，单位为伏（V），范围 0-16V（标准工业信号区间），是后续数据采集系统直接读取的 “监测信号源”。

2.材质曲线：区分不同金属的信号响应差异

• 非铁磁性材料：如纯铝、纯铜（轻质或导电部件），仅通过导电率影响涡流强度，无导磁增益。

• 铁磁性材料：如 4140 合金钢（轴类常用钢）、304 不锈钢（部分耐腐蚀转轴）、碳化钨（高硬度耐磨部件），铁磁性材料：如 4140 合金钢（轴类常用钢）、304 不锈钢（部分耐腐蚀转轴）、碳化钨（高硬度耐磨部件）。

【不同材质曲线的差异，本质是 “导电率” 与 “磁导率” 共同作用的结果—导电率越高（如铜＞铝）、磁导率越高（如4140钢＞304不锈钢），相同间隙下的输出电压越高，曲线斜率越陡】
