近日，专注工业设备领域一站式振动监测方案的上海测振自动化仪器有限公司，

正式发布两大核心技术成果——「机泵全生命周期健康管理系统（CZ900）」与

「石油化工关键机组智能故障巡检与分析平台-CZ800」。此次发布标志着公司在

工业设备预测性维护领域取得重大突破，为某石油化工、能源行业等流程工业提

供从设备监测、故障预警到智能决策的闭环解决方案，助力企业实现设备管理数

字化转型。

上海测振两大故障诊断系统相辅相成、相得益彰。为机泵健康管理提供了更专业和

更精准的服务。

机泵设备监测配置：

电机6319+NU319 泵7318BECBM+NU317ECP

 转速985CPM

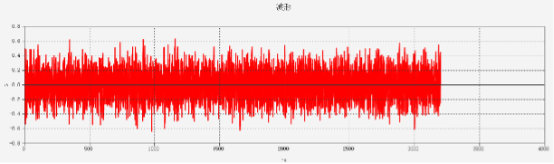

图1：泵非驱动侧径向加速度时域波形

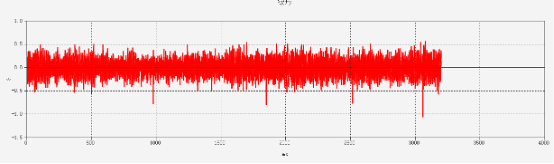

图2：泵驱动侧径向加速度时域波形，轻微冲击，相对泵P26A02轻微

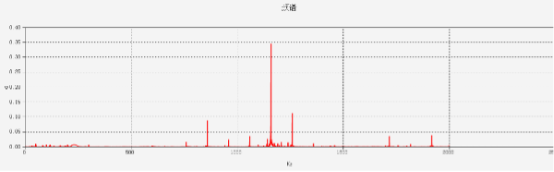

图3：泵侧径向加速度频谱，以叶轮振动为主，无明显异常部件故障信号

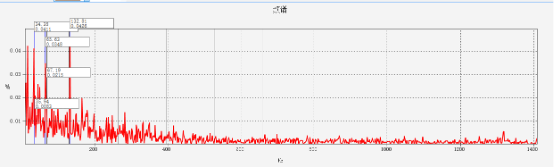

图4：泵侧径向加速度包络频谱，无明显异常不见相关振动信号，2X 4X 8X转频冲击相对明显

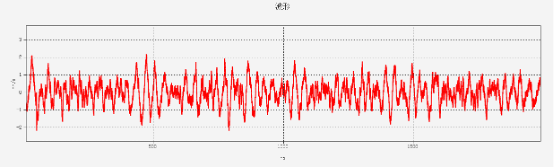

图5：泵侧径向速度时域波形，无明显异常振动信号

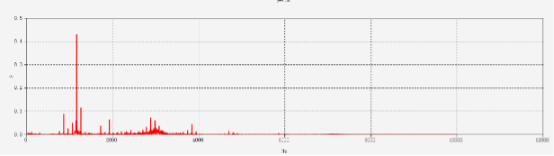

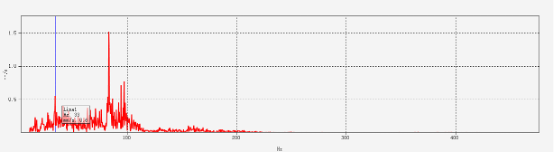

图6：泵侧径向速度频谱，2X 转频和叶轮振动为主

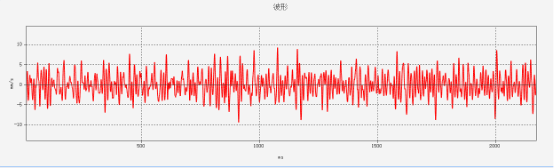

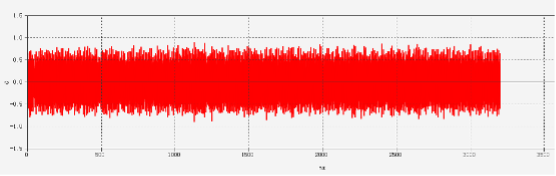

图7：电机径向加速度时域波形

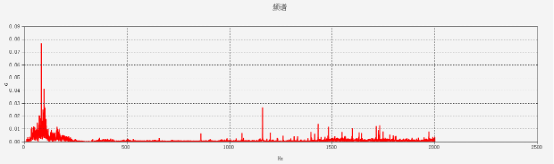

图8：电机径向加速度频谱无明显异常振动信号

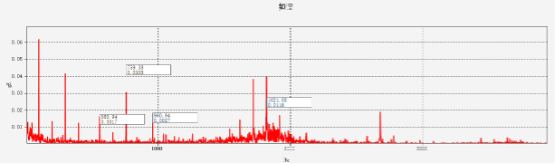

图9：电机加速度高频段频谱，以100Hz电气信号边带为主，无明显异常振动信号

图10：电机径向加速度包络频谱，以100Hz电磁振动信号为主

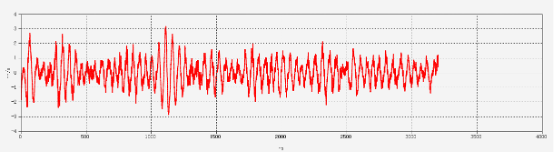

图11：电机径向速度时域波形，无明显异常振动信号

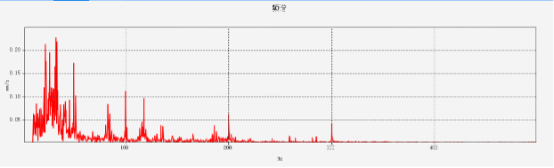

图12：电机径向速度时域频谱，无明显异常轴承相关振动信号，微弱的20Hz信号

图13：电机轴向加速度时域波形，无明显异常振动信号

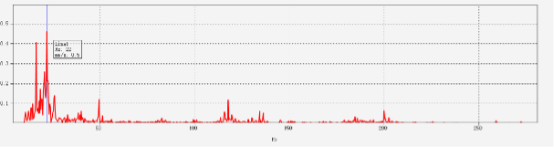

图14：电机轴向速度频谱，存在20Hz左右较大的振动信号，振动幅度大于转频振动

根据波形图和频谱图得出振动结果，分析结论如下：

1.设备轴向存在比较明显的20Hz信号，与机泵无关，来源可能是其他设备的振动传递，也可能来自于管道的振动传递，注意排查现场转速1200CPM左右的设备。

 2.各数据无明显异常机械振动信号，电机100Hz电磁振动相对比较明显，

 3.转频2X 信号相对比较明显，可能存在轻微不对中，日常注意检查联轴器对中，该信号可能与100Hz电磁振动相关联。

 4.存在偶发轻微冲击，相对于P62A02轻微，可能来自于流体振动，不影响设备运行。

维护建议：

1.日常停机注意检查联轴器对中.

2.注意检查对中垫片，尽量避免使用铜制垫片，建议使用不锈钢304或316标准垫片，单点调整垫片的使用数量3片以内
