贯彻落实生产型企业机泵健康状态监测 以振动数据图谱驱动故障推理

【现场故障诊断与分析设备参数】

1#离心泵：编号B65A01；转速992CPM

轴承配置：电机轴承型号6224+NU218；泵轴承型号7320BECBM+6324

【泵-振动图谱分析】

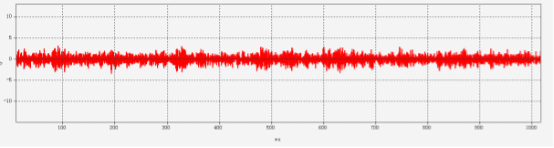

图1 :泵径向加速度时域波形，无明显异常冲击信号

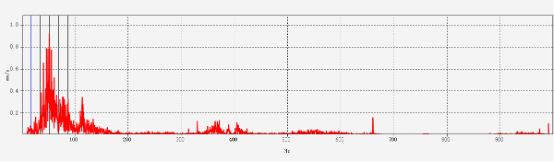

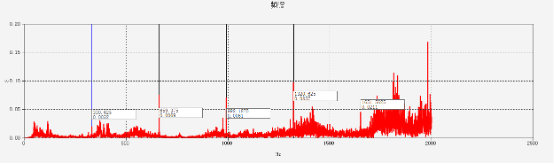

图2：泵加速度频谱，以叶轮通过频率的谐波为主

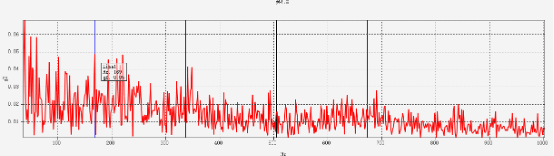

图3：泵加速度包络频谱，无明显异常振动信号

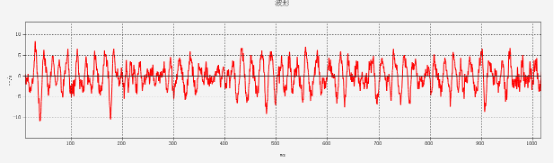

图4：泵速度时域波形，无明显异常振动信号

图5：泵速度频谱，流体振动为主，轻微转频谐波信号，幅度不大

【电机-振动图谱分析】

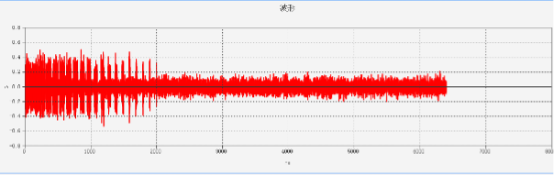

图6：电机轴向加速度时域波形，偶发10Hz左右冲击信号

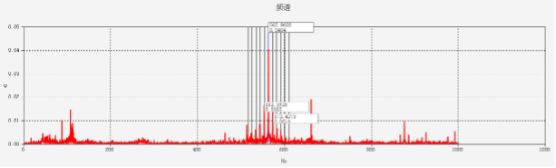

图7：电机轴向加速度频谱，偶发10Hz左右边带结构振动

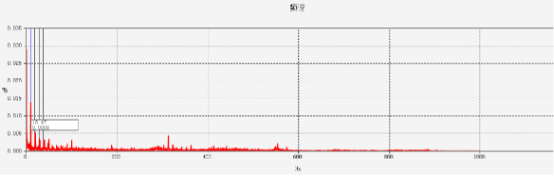

图8：电机轴向加速度包络频谱，偶发10Hz 冲击信号

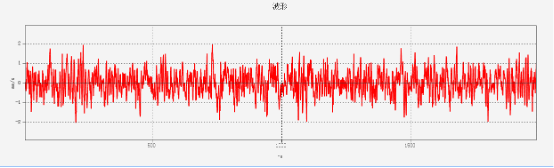

图9：电机径向速度时域波形，无明显异常信号

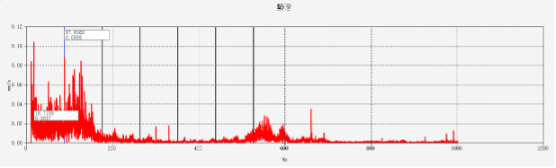

图10：电机径向速度频谱，无明显异常振动信号

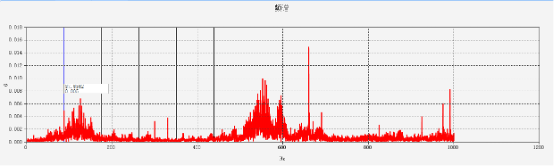

图11：电机径向加速度频谱，无明显异常振动信号

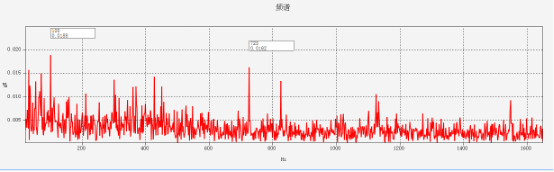

图12：电机径向加速度包络频谱，无明显异常振动信号

【故障诊断分析结论】

1.泵及电机轴承无明显异常振动信号，设备运行正常。

2.轴向偶发规律冲击，振动频率10Hz左右，可能来自于物料的流体振动，非旋转设备故障频率。

【维护建议】

振动主要以叶轮转频谐波为主，与物料产生的流体力相关，日常注意检测物料的均匀度，日常停机维护注意对叶轮的检查和维护。
