近日，某大型化工集团在生产管理和设备维护方面迈出了重要一步，正式引入了上海测振CZ800便携式测振仪。现场测试的环境分为以下两种类型的机器设备：

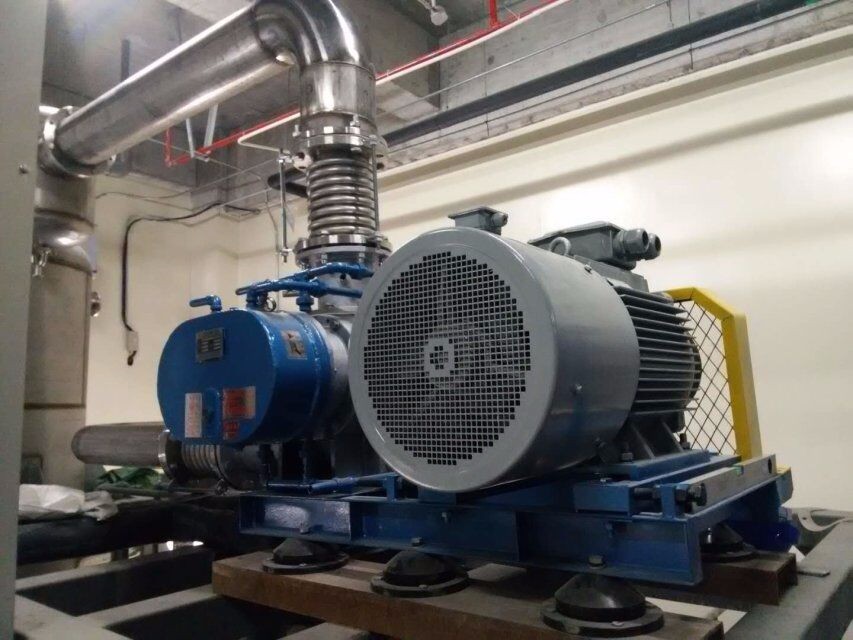

一、风机电机组设备型号参数：

采样频率：5120Hz

采样点数 ：4096

分辨率：5120/4096=1.25Hz

转速：未接转速传感器，毛估2900RPM，2900/60=48.33Hz

时域波形振幅范围：-4.2mm/s——4.2mm/s

时域波形振幅有效值范围：2.97mm/s （有效值）

振幅单位：mm/s

轴承型号或故障频率参数：风机 halifax-fan UK，6314两套

外圈缺陷频率： 3.08X

内圈缺陷频率： 4.92X

滚动体缺陷频率：    4.10X

保持架缺陷频率：    0.38X

最高谱线（50Hz, 2.1mm/s）；

第2高谱线（474Hz, 1.3mm/s）；

第3高谱线（224Hz, 0.2mm/s）;

第4高谱线（596Hz, 0.2mm/s）；

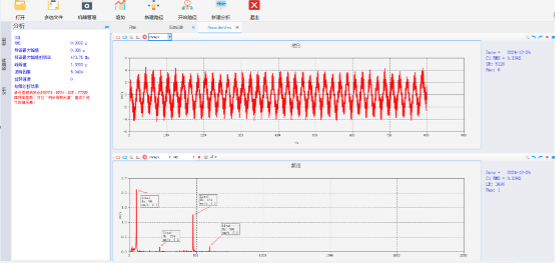

——下图可放大到300%比较清晰

根据速度频谱，转速频率上的幅值为2.1mm/s（预警值为4mm/s），判定为轻微不平衡。474Hz为转频的10倍，

振动幅值为1.3mm/s, 若风机有10个叶片的话，该信号表明风机叶片有轻微磨损或运行在非最佳工况。

224Hz为转频的4.63倍，该信号的频率与轴承6314的内圈缺陷频率4.92X相差不远，因此可能存在轴承内圈缺陷。

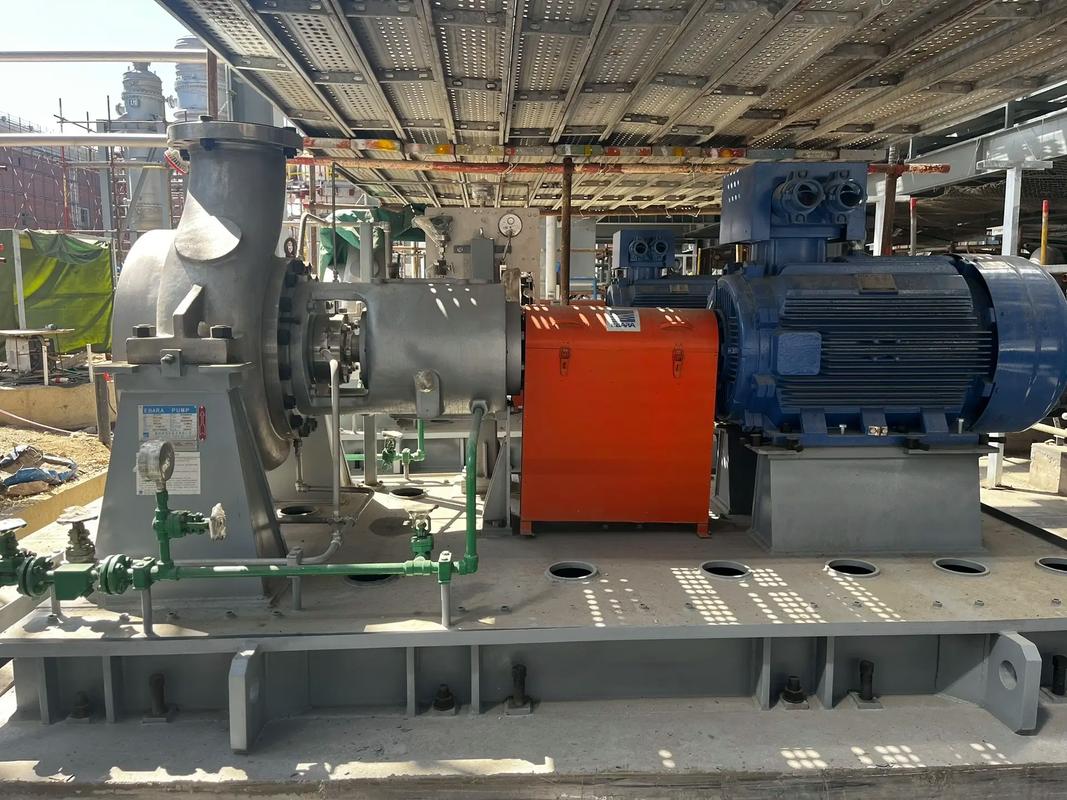

二、泵机电机组设备型号参数：

采样频率：5120Hz

采样点数 ：4096

分辨率：5120/4096=1.25Hz

转速：未接转速传感器，毛估2900RPM，2900/60=48.33Hz

时域波形振幅范围：-0.5mm/s——0.4mm/s

时域波形振幅有效值范围： 0.28mm/s （有效值）

振幅单位：mm/s

轴承型号或故障频率参数：大连海密梯克，6218两套。

外圈缺陷频率：      4.56X

内圈缺陷频率：      6.44X

滚动体缺陷频率：  5.68X

保持架缺陷频率：  0.41X

最高谱线（13Hz, 0.13mm/s）；

第2高谱线（26Hz, 0.06mm/s）；

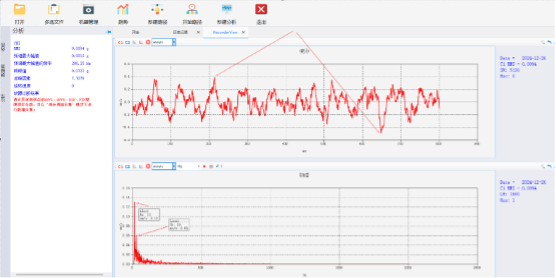

——下图可放大到300%比较清晰

速度总值为0.38 mm/s(有效值)， 远小于4 mm/s 预警值，设备处于健康状态。

以上现场测试完美验证了我司便携式测振仪判断轴承故障的高准确性。对于石油化工行业设备群集的厂区来说，快速捕捉和分析振动信号，提高监测效率。

便携式测振仪体积小、重量轻，便于携带至现场进行监测，CZ800无疑是最佳的振动巡检仪器。
